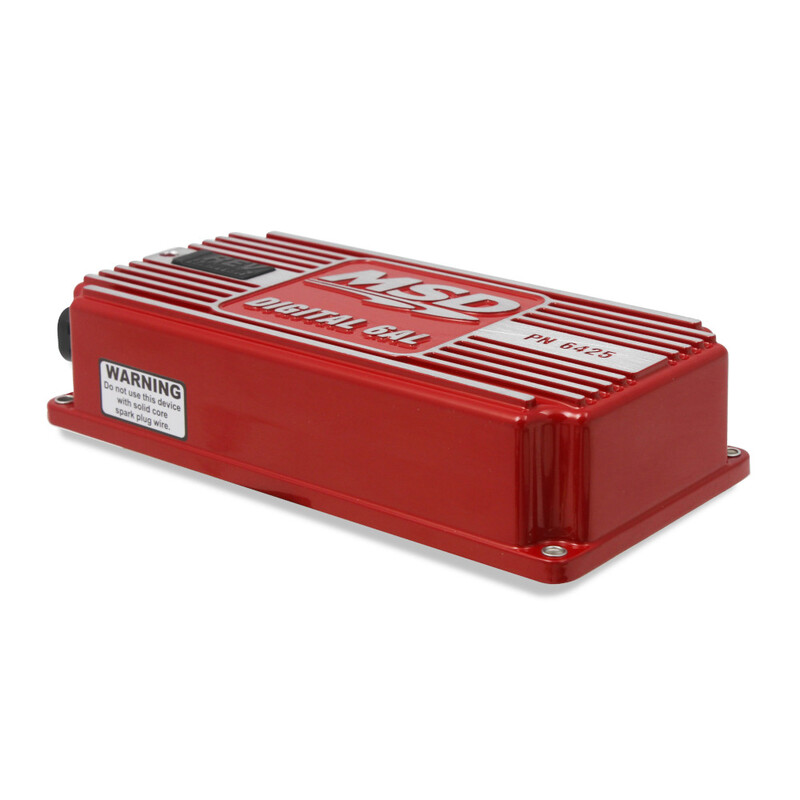

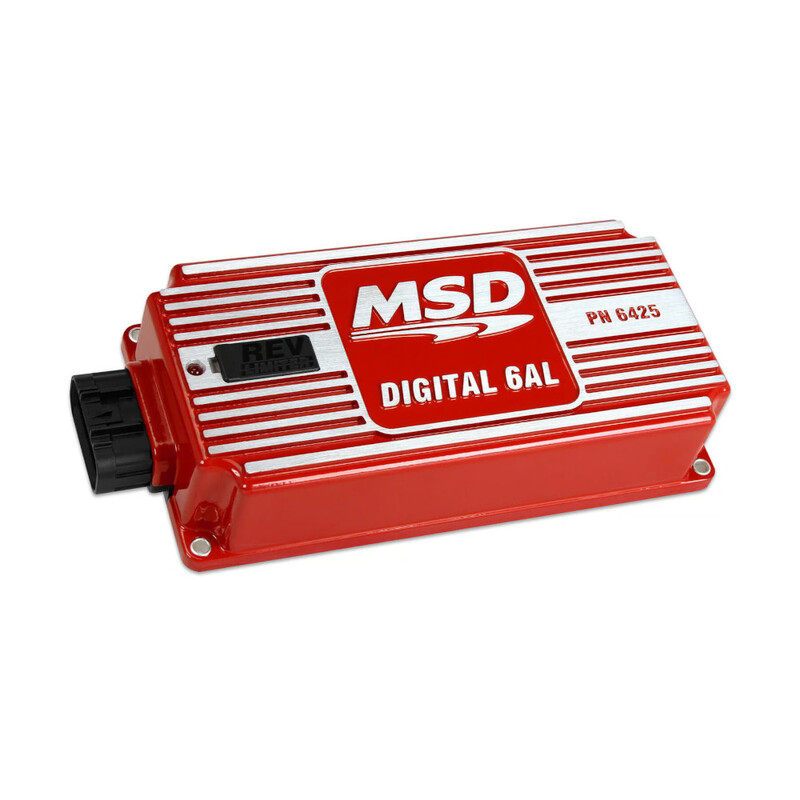

Module d'Allumage MSD Digital 6AL Rouge

Spécifications du Module d'Allumage MSD Digital 6AL Rouge

Véritable best-seller de MSD, le boîtier d'allumage électronique Digital 6AL permet de fournir un allumage à étincelles multiples et à décharge capacitive (CDI) capable de délivrer une puissance d'allumage complète sur toute la plage de régime. Cette évolution du modèle iconique analogique est ici dotée d'un microprocesseur et de composants utilisant moins de courant pour générer plus de puissance. Par rapport au 6A, cette version 6AL intègre également un limiteur de régime réglable.

Avantages du Boîtier d'Allumage MSD

Décharge capacitive : Le module Digital 6AL est doté d'un système d'allumage à décharge capacitive. La majorité des systèmes d'allumage font appel à la technologie d'induction. Dans un allumage inductif, la bobine doit stocker et augmenter la tension au maximum entre chaque allumage. À haut régime, comme il y a moins de temps pour charger la bobine à pleine capacité, la tension n'est pas suffisante, ce qui se traduit par une perte de puissance ou des ratés d'allumage.
Le système MSD comporte quant à lui un condensateur qui est rapidement chargé avec environ 530 volts et stocke cette énergie jusqu'à ce que l'allumage soit déclenché. Grâce à cette conception, la tension envoyée à la borne positive de la bobine est toujours à pleine puissance, même à haut régime, et chaque étincelle génère jusqu'à 135 mJ d'énergie.

Etincelles multiples : Le boîtier produit des étincelles multiples à pleine puissance à chaque allumage d'une bougie. Le nombre d'étincelles multiples qui se produisent diminue à mesure que le régime augmente, mais chaque série dure toujours 20° de rotation du vilebrequin. Au-dessus de 3000 tr/min, comme il est techniquement impossible d'allumer la bougie plus d'une fois, le système produit une seule étincelle puissante.

Fonctionnement numérique : Le Digital 6AL utilise un microcontrôleur RISC à grande vitesse pour gérer la puissance de l'allumage tout en analysant constamment les différentes entrées telles que la tension d'alimentation, les signaux de déclenchement et le régime afin d'effectuer des compensations ultra-rapides. La présence de filtres garantit une excellente protection des composants contre les interférences électromagnétiques (EMI).

Témoin LED : Un témoin LED de couleur rouge est situé sur le dessus du module 6AL. Grâce à ses clignotements, il permet de contrôler l'état actuel de l'allumage du système.

Limiteur de régime : Le Digital 6AL est équipé d'un limiteur de régime intégré ajustable jusqu'à 11000 tr/min. La limite est réglée par paliers de 100 tr/min à l'aide des commutateurs rotatifs situés en retirant le couvercle noir sur le dessus du 6AL.

Choix du nombre de cylindres : Ce boîtier MSD est paramétré en usine pour une utilisation sur des moteurs à 8 cylindres. Il est néanmoins facile et rapide de reconfigurer le système via le côté de l'appareil pour une compatibilité avec un moteur à 4 ou 6 cylindres.

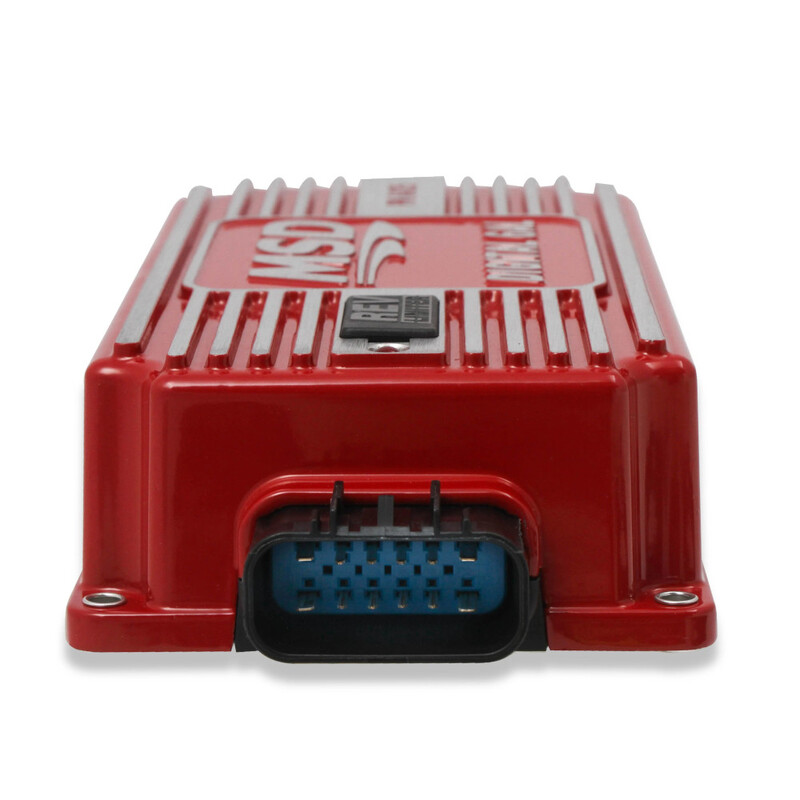

Installation propre : Le faisceau du Digital 6AL est acheminé à l'une des extrémités de l'appareil par le biais d'un connecteur scellé et verrouillé. Il permet de faciliter l'installation et de conserver un câblage propre et net.

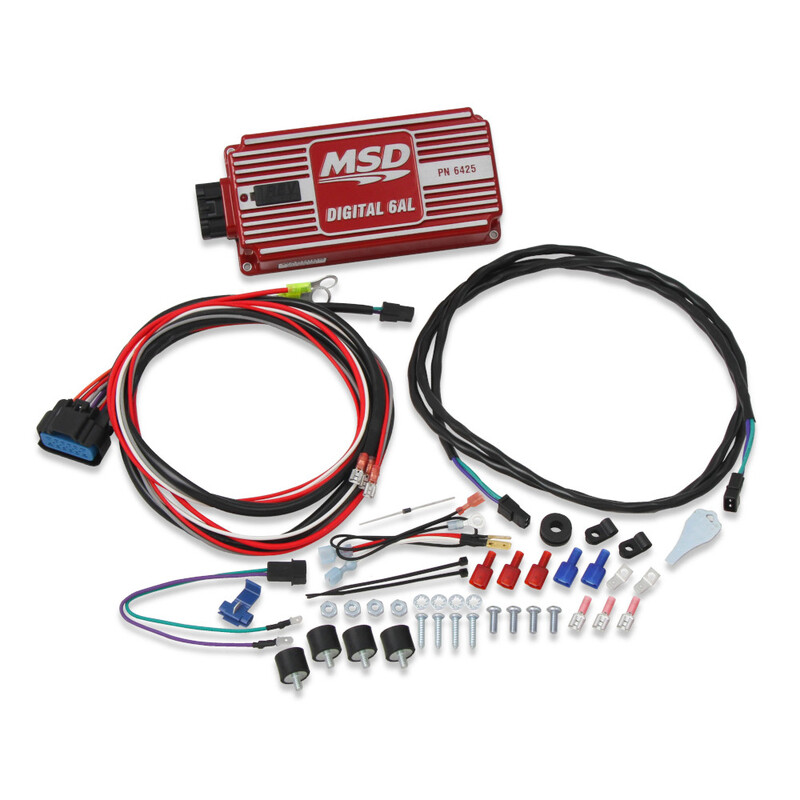

Détail des Composants du Module d'Allumage MSD

• Boîtier d'allumage MSD Digital 6AL
• Faisceau principal
• Faisceau secondaire
• Accessoires de montage
• Supports antivibrations
• Tournevis
