Exelixis PDM-16 Module de Distribution de Puissance

Spécifications du Module de Distribution d'Energie Exelixis PDM-16

Spécialiste des faisceaux électriques et de la gestion moteur, la société française Exelixis a mis au point le PDM-16, un module de distribution d'énergie (Power Distribution Module) développé en collaboration avec HP Electronik. Disposant de 16 sorties et pouvant gérer jusqu'à 40 A, il s'agit de l'unité la plus compacte et la plus puissante actuellement disponible sur le marché.

Un PDM est un dispositif utilisé pour remplacer les relais et les fusibles conventionnels afin de simplifier le faisceau et réduire le poids, tout en augmentant la fiabilité. Il est conçu pour fournir une alimentation à commutation électronique aux différents systèmes électriques du véhicule, et peut être programmé pour effectuer différentes tâches automatiquement. En outre, il fournit des informations de diagnostic complètes, ce qui permet de surveiller l'ensemble du véhicule par télémétrie.

L'unité Exelixis PDM-16 est proposée en deux versions :

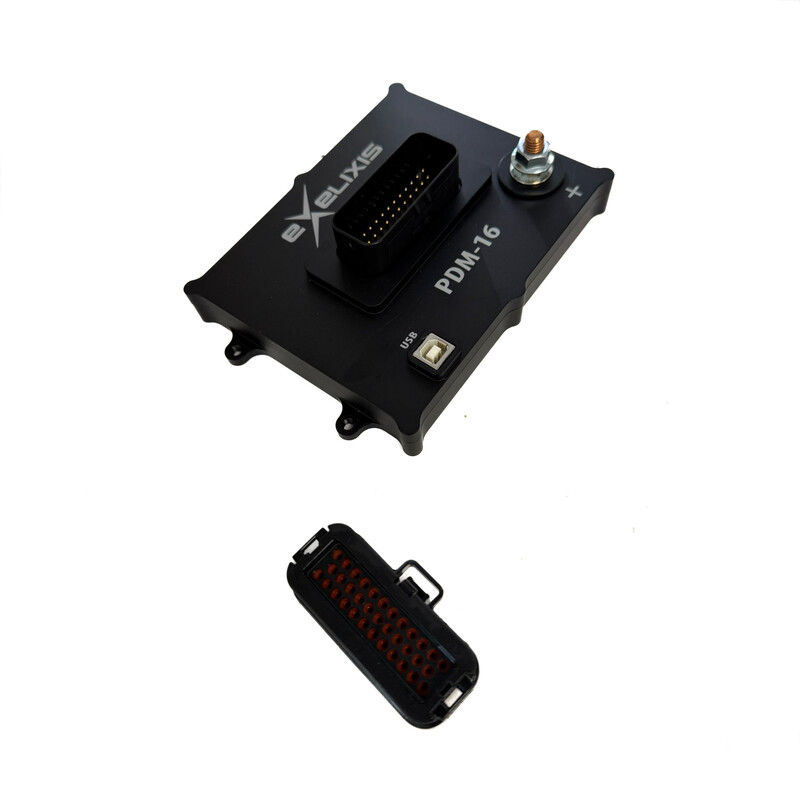

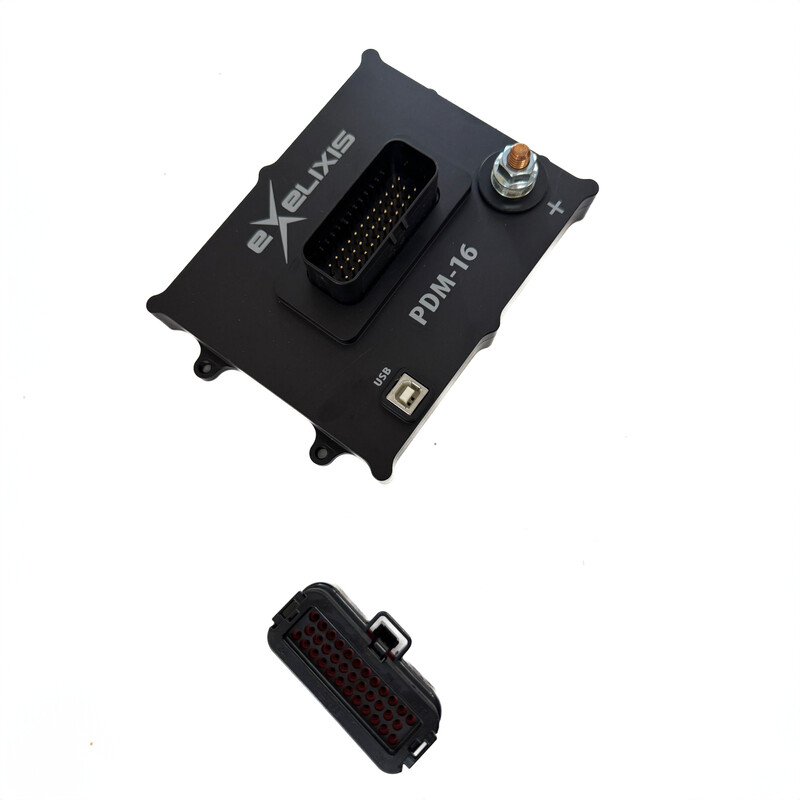

• Standard : le PDM avec connecteurs AMPseal + broches, permettant à l'utilisateur de créer son propre câblage.

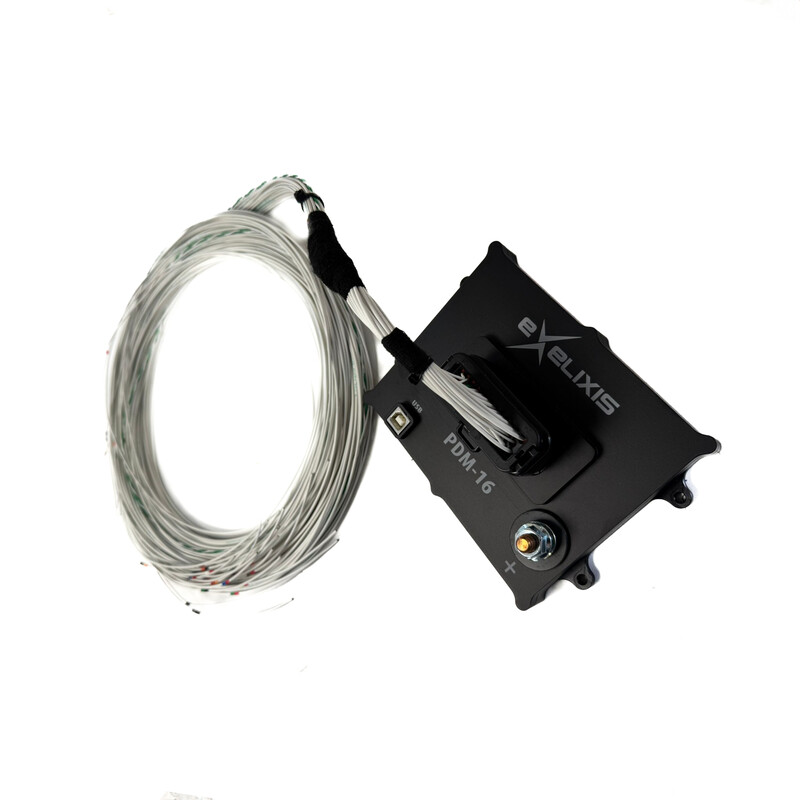

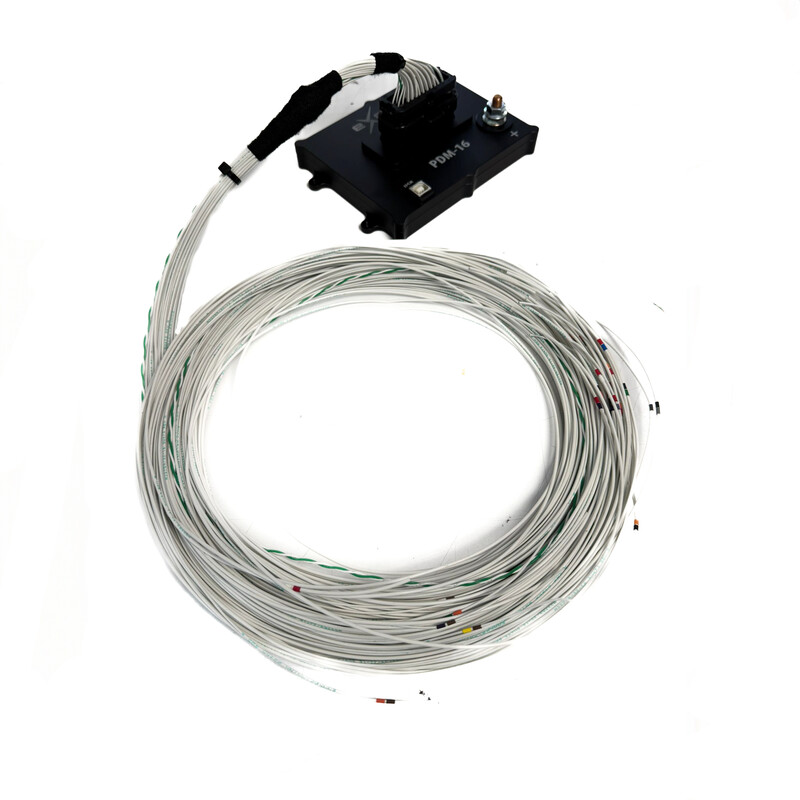

• Premium : le PDM accompagné de 3 mètres de câblage de qualité militaire M22759/32, prêt à être installé sur tout véhicule.

Ce PDM est conçu pour fonctionner en parfaite synergie avec les calculateurs MaxxECU et les tableaux de bord Exelixis, qui bénéficieront d'une mise à jour majeure. Cette mise à jour permettra aux utilisateurs de visualiser la consommation d'ampérage directement sur l'afficheur, sans avoir besoin d'un PC pour diagnostiquer les défauts du circuit électrique.

Caractéristiques Techniques

Spécifications :

• +200 A de charge (PCB testé jusqu'à +400 A)
• Tension : 12 et 24 volts
• Tension active : 5,7-32 volts CC
• Consommation de courant minimale : 2,3 mA
• Poids : 436 grammes
• Type de boîtier : aluminium anodisé

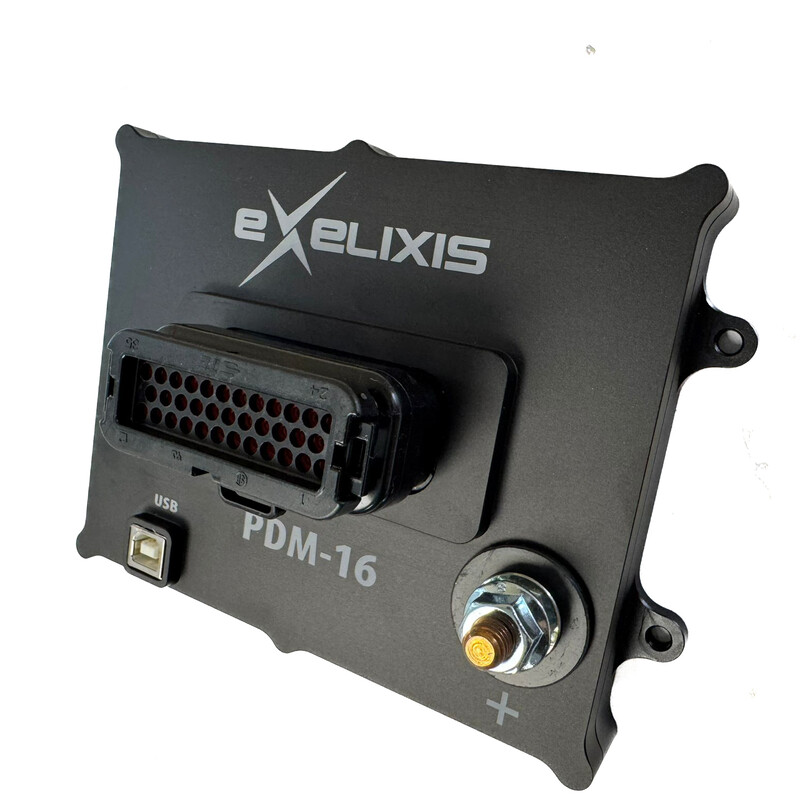

• Connecteurs de type AMPseal Gold

16 sorties peuvent être contrôlées/monitorées jusqu'à 6 niveaux :

• Surcharge
• Charge trop basse
• Court-circuit
• Fil ouvert
• Etat actif
• Erreur

12 entrées :

• Bascule/momentanée/verrou
• Entrée négative
• Entrée positive
• Entrée analogique
• Entrée d'impulsion (PWM) max. 2 kHz

16 sorties générales 25 A :

• Jusqu'à 40 A pour une période plus courte (limité par Pin)
• PWM 10 Hz - 2 kHz (impulsion configurable)

1 entrée CAN :

• 11 bits
• 29 bits
• Entièrement configurable

Exportation CAN :

• 5 niveaux d'exportation CAN
• Entièrement configurable
• Toutes les exportations de statuts : entrées, sorties, courant, statut
• Pannes, fil ouvert, courant, température, et plus encore

Fonctions spéciales :

• Moniteur CAN intégré - enregistreur
• Minuteries flash
• PWM
• Fonction de coupure de sortie
• Fonction de démarrage de sortie
• Stationnement et logique des essuie-glaces
• Entrées virtuelles (logiques)
• Journal des erreurs
• Fusible de réinitialisation automatique
• Fonctions de séquence
• Arrêt automatique
• Exportation CAN de tous les états, entrées, sorties, courant utilisé, virtuels, états de défaillance
• Sortie de défaillance avec réinitialisation

Garantie :

• 1 an

Mises à jour logicielles :

• Gratuites
