Coussinets de Vilebrequin Renforcés ACL Race Series - Toyota Landcruiser Diesel 4.2L (1HZ)

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

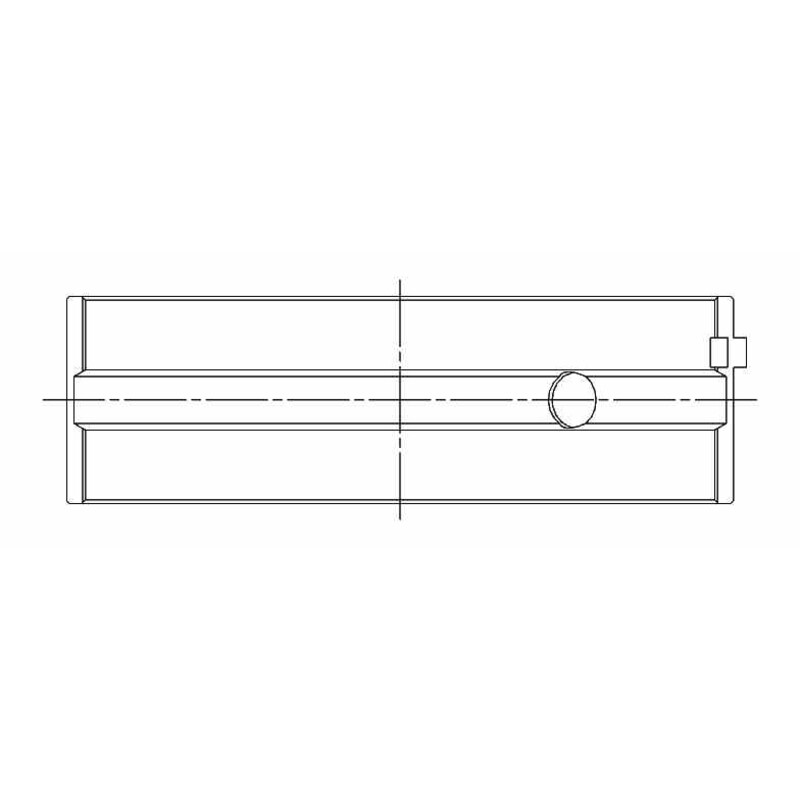

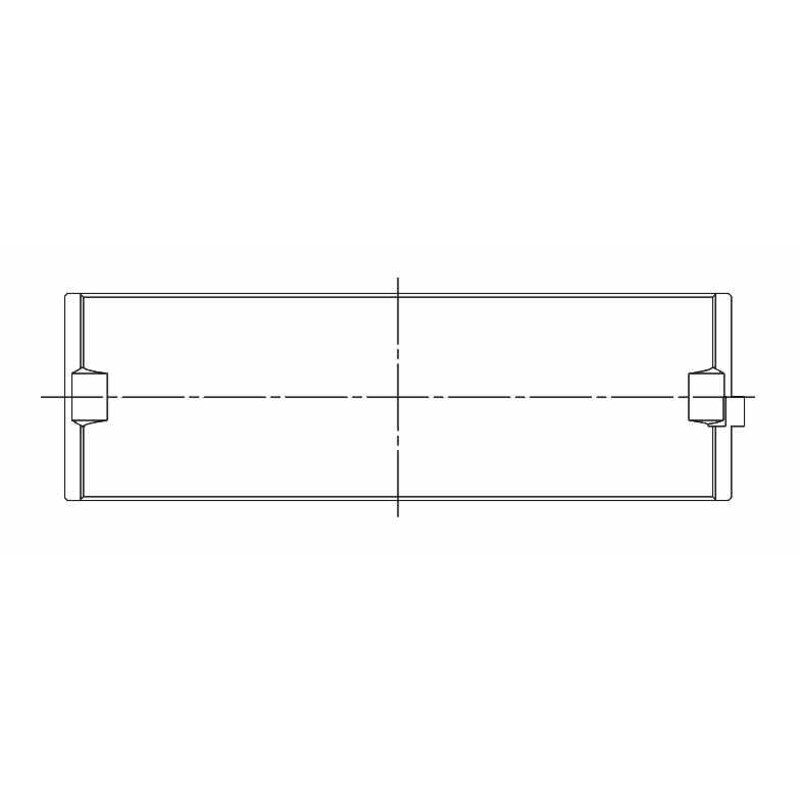

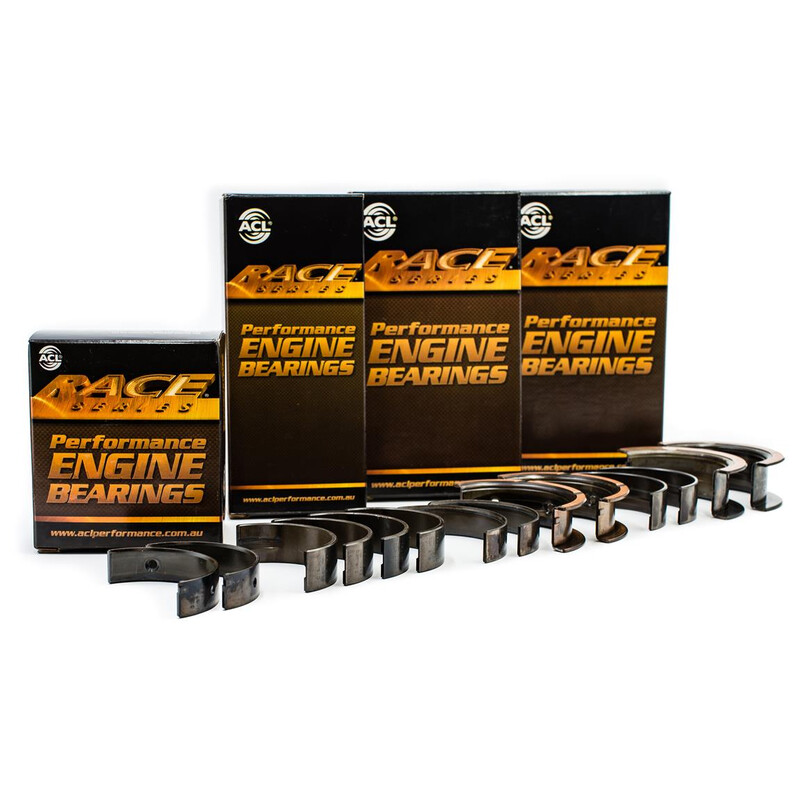

Coussinets de Vilebrequin Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Toyota/Landcruiser/All/1HZ
• Toyota/LAND CRUISER 80 (_J8_)/4.2 TD (HDJ80, HDJ81)/1HD-T
• Toyota/LAND CRUISER 80 (_J8_)/4.2 TD (HDJ80)/1HD-T
• Toyota/LAND CRUISER 80 (_J8_)/4.2 TD 24V (HDJ80_, HDJ80)/1HD-FT
• Toyota/LAND CRUISER Hardtop (_J7_)/4.2 D (HZJ70, HZJ73)/1H-Z
• Toyota/LAND CRUISER Pick-up (_J7_)/4.2 D 4x4 (HZJ7__V, HZJ75RP, HZJ79R)/1H-Z
