Coussinets de Vilebrequin Renforcés ACL Race Series - BMW M20, M50, M52, M54 (E30, E34, E36, E38, E39, E46, E60)

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

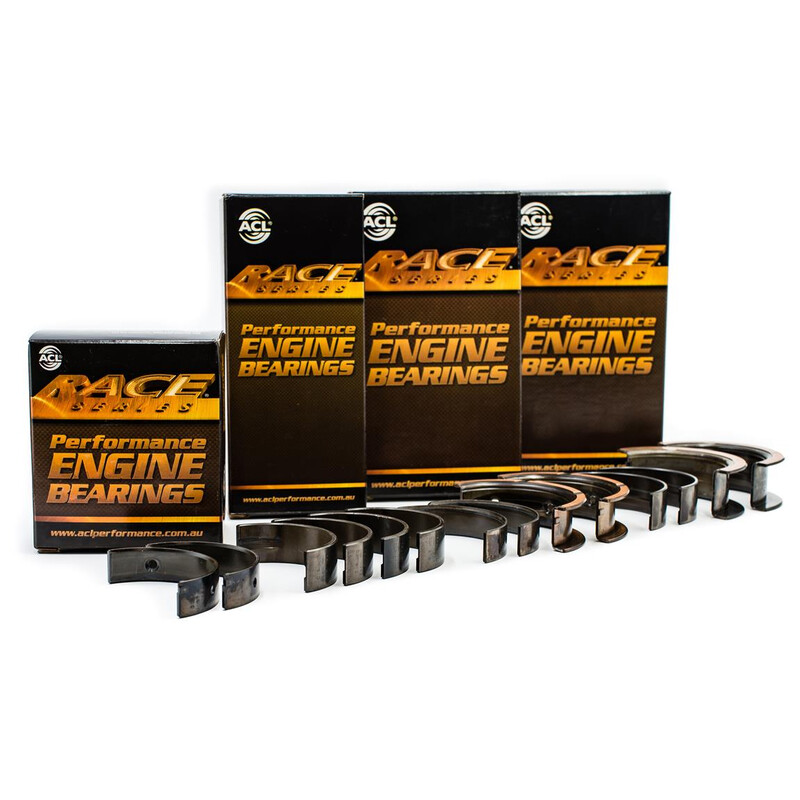

Coussinets de Vilebrequin Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• BMW/M3 (E46)/DOHC 24v/S54B32
• BMW/3 coupe (E46)/M3/S54B32
• BMW/3 coupe (E46)/M3 CSL/S54B32
• BMW/3 Convertible (E46)/M3/S54B32
• BMW/Z3 coupe (E36)/M/S54B32
• BMW/Z3 Roadster (E36)/M 3.2/S54B32
• BMW/Z4 coupe (E86)/M/S54B32
• BMW/Z4 Roadster (E85)/M/S54B32
• BMW/328, 528, Z3/DOHC 24v/M52B28
• BMW/M3 (E36)/DOHC 24v/S50B30
• BMW/M3 (E36)/DOHC 24v/S50B32
• BMW/M3 (E36)/DOHC 24v/S52B32
• BMW/3 (E36)/320 i/M52B20
• BMW/3 (E36)/325 i/M50B25
• BMW/3 (E36)/323 i/M52B25
• BMW/3 (E36)/328 i/M52B28
• BMW/3 (E36)/M3 3.0/S50B30
• BMW/3 (E36)/M3 3.2/S50B32
• BMW/3 (E46)/320 i/M52B20
• BMW/3 (E46)/320 i/M54B22
• BMW/3 (E46)/323 i/M52B25
• BMW/3 (E46)/325 xi/M54B25
• BMW/3 (E46)/325 i/M54B25
• BMW/3 (E46)/328 i/M52B28
• BMW/3 (E46)/330 d/M57D30
• BMW/3 (E46)/330 xd/M57D30
• BMW/3 (E46)/330 xi/M54B30
• BMW/3 (E46)/330 i/M54B30
• BMW/3 Compact (E36)/323 ti/M52B25
• BMW/3 Compact (E46)/325 ti/M54B25
• BMW/3 coupe (E36)/320 i/M52B20
• BMW/3 coupe (E36)/325 i/M50B25
• BMW/3 coupe (E36)/325 is/M50B25
• BMW/3 coupe (E36)/323 i/M52B25
• BMW/3 coupe (E36)/328 i/M52B28
• BMW/3 coupe (E36)/M3 3.0/S50B30
• BMW/3 coupe (E36)/M3 3.2/S50B32
• BMW/3 coupe (E46)/320 Ci/M52B20
• BMW/3 coupe (E46)/320 Ci/M54B22
• BMW/3 coupe (E46)/323 Ci/M52B25
• BMW/3 coupe (E46)/325 Ci/M54B25
• BMW/3 coupe (E46)/328 Ci/M52B28
• BMW/3 coupe (E46)/330 Ci/M54B30
• BMW/3 coupe (E46)/330 xi/M54B30
• BMW/3 Convertible (E36)/320 i/M52B20
• BMW/3 Convertible (E36)/325 i/M50B25
• BMW/3 Convertible (E36)/323 i/M52B25
• BMW/3 Convertible (E36)/328 i/M52B28
• BMW/3 Convertible (E36)/M3 3.0/S50B30
• BMW/3 Convertible (E36)/M3 3.2/S50B32
• BMW/3 Convertible (E46)/320 Ci/M54B22
• BMW/3 Convertible (E46)/323 Ci/M52B25
• BMW/3 Convertible (E46)/325 Ci/M54B25
• BMW/3 Convertible (E46)/330 Ci/M54B30
• BMW/3 Touring (E36)/320 i/M52B20
• BMW/3 Touring (E36)/323 i/M52B25
• BMW/3 Touring (E36)/328 i/M52B28
• BMW/3 Touring (E46)/320 i/M52B20
• BMW/3 Touring (E46)/320 i/M54B22
• BMW/3 Touring (E46)/325 xi/M54B25
• BMW/3 Touring (E46)/325 i/M54B25
• BMW/3 Touring (E46)/328 i/M52B28
• BMW/3 Touring (E46)/330 d/M57D30
• BMW/3 Touring (E46)/330 xd/M57D30
• BMW/3 Touring (E46)/330 xi/M54B30
• BMW/3 Touring (E46)/330 i/M54B30
• BMW/5 (E34)/525 i 24V/M50B25
• BMW/5 (E34)/525 iX 24V/M50B25
• BMW/5 (E39)/520 i/M52B20
• BMW/5 (E39)/520 i/M54B22
• BMW/5 (E39)/523 i/M52B25
• BMW/5 (E39)/525 i/M54B25
• BMW/5 (E39)/528 i/M52B28
• BMW/5 (E39)/530 d/M57D30
• BMW/5 (E39)/530 i/M54B30
• BMW/5 (E60)/520 i/M54B22
• BMW/5 (E60)/525 i/M54B25
• BMW/5 (E60)/530 i/M54B30
• BMW/5 Touring (E34)/525 i/M50B25
• BMW/5 Touring (E34)/525 ix/M50B25
• BMW/5 Touring (E39)/520 i/M52B20
• BMW/5 Touring (E39)/520 i/M54B22
• BMW/5 Touring (E39)/523 i/M52B25
• BMW/5 Touring (E39)/525 i/M54B25
• BMW/5 Touring (E39)/528 i/M52B28
• BMW/5 Touring (E39)/530 d/M57D30
• BMW/5 Touring (E39)/530 i/M54B30
• BMW/5 Touring (E61)/525 i/M54B25
• BMW/7 (E38)/728 i, iL/M52B28
• BMW/7 (E38)/730 d/M57D30
• BMW/7 (E65, E66, E67)/730 i, Li/M54B30
• BMW/X3 (E83)/2.5 i/M54B25
• BMW/X3 (E83)/3.0 i xDrive/M54B30
• BMW/X5 (E53)/3.0 d/M57D30
• BMW/X5 (E53)/3.0 i/M54B30
• BMW/Z3 coupe (E36)/2.8 i/M52B28
• BMW/Z3 coupe (E36)/3.0 i/M54B30
• BMW/Z3 coupe (E36)/M/S50B32
• BMW/Z3 Roadster (E36)/2.0 i/M52B20
• BMW/Z3 Roadster (E36)/2.2 i/M54B22
• BMW/Z3 Roadster (E36)/2.8 i/M52B28
• BMW/Z3 Roadster (E36)/3.0 i/M54B30
• BMW/Z3 Roadster (E36)/M 3.2/S50B32
• BMW/Z4 Roadster (E85)/2.2 i/M54B22
• BMW/Z4 Roadster (E85)/2.5 i/M54B25
• BMW/Z4 Roadster (E85)/3.0 i/M54B30
• BMW/325/DOHC 24v/M50B27
• BMW/320, 520, Z3/DOHC 24v/M52B20
• BMW/325, 525, Z4/DOHC 24v/M50B25
• BMW/325, 525, Z4/DOHC 24v/M52B25
• BMW/325, 525, Z4/DOHC 24v/M54B25
• BMW/3 (E30)/325 e 2.7/M20B27
• BMW/5 (E28)/525 e/M20B27
• BMW/325/SOHC 12v/M20B27
• BMW/323/SOHC 12v/M20B23
• BMW/320, 520, Z3/SOHC 12v/M20B20
• BMW/3 (E36)/320 i/M50B20
• BMW/3 coupe (E36)/320 i/M50B20
• BMW/3 Convertible (E36)/320 i/M50B20
• BMW/5 (E34)/520 i 24V/M50B20
• BMW/5 Touring (E34)/520 i/M50B20
• BMW/320, 520, Z3/DOHC 24v/M50B20
• BMW/3 (E30)/325 i X/M20B25
• BMW/3 Convertible (E30)/325 i/M20B25
• BMW/3 (E30)/325 i/M20B25
• BMW/3 Touring (E30)/325 i/M20B25
• BMW/3 Touring (E30)/325 i X/M20B25
• BMW/5 (E34)/525 i/M20B25
• BMW/Z1 Roadster/2.5/M20B25
• BMW/325, 525, Z4/SOHC 12v/M20B25
