Coussinets de Bielles Renforcés ACL Race Series - Hyundai 1.3L, 1.4L, 1.5L, 1.6L (G4E, G4F)

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

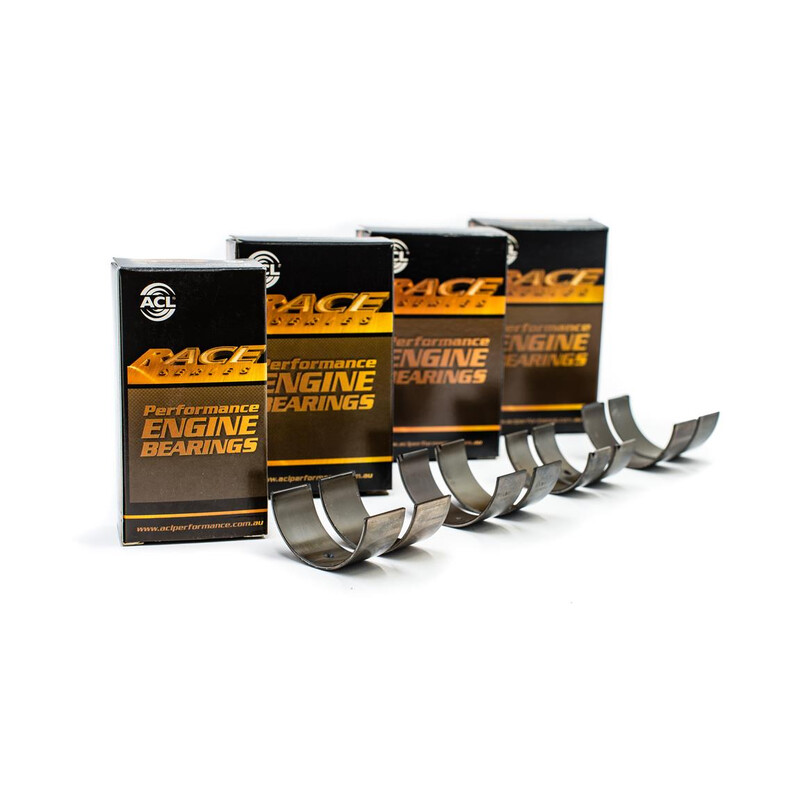

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Hyundai/ACCENT II/SOHC/OHC 12v/G4EA
• Hyundai/HYUNDAI GETZ/SOHC/OHC 12v/G4EA
• Hyundai/ACCENT II/SOHC/OHC 12v/G4EB
• Hyundai/ELANTRA III 1.5/DOHC 16v/G4EC
• Hyundai/GETZ 1.5/DOHC 16v/G4EC
• Hyundai/MATRIX 1.5/DOHC 16v/G4EC
• Hyundai/ACCENT 1.6/DOHC 16v/G4ED
• Hyundai/ELANTRA 1.6/DOHC 16v/G4ED
• Hyundai/YUEDONG 1.6/DOHC 16v/G4ED
• Hyundai/ACCENT II 1.6/DOHC 16v/G4ED
• Hyundai/ACCENT III 1.6 GLS/DOHC 16v/G4ED
• Hyundai/COUPE I 1.6/DOHC 16v/G4ED
• Hyundai/COUPE II 1.6/DOHC 16v/G4ED
• Hyundai/ELANTRA III 1.6/DOHC 16v/G4ED
• Hyundai/GETZ 1.6/DOHC 16v/G4ED
• Hyundai/MATRIX 1.6/DOHC 16v/G4ED
• Hyundai/TIBURON 1.6/DOHC 16v/G4ED
• Hyundai/ACCENT 1.4/DOHC 16v/G4EE
• Hyundai/ACCENT III 1.4/DOHC 16v/G4EE
• Hyundai/GETZ 1.4/DOHC 16v/G4EE
• Hyundai/ACCENT I 1.3/SOHC/OHC 12v/G4EH
• Hyundai/ACCENT II 1.3/SOHC/OHC 12v/G4EH
• Hyundai/ACCENT I 1.5/SOHC/OHC 12v/G4EK
• Hyundai/ACCENT II 1.5/SOHC/OHC 12v/G4EK
• Hyundai/ACCENT III 1.5/SOHC/OHC 12v/G4EK
• Hyundai/ACCENT 1.5/SOHC/OHC 12v/G4EK
• Hyundai/GETZ 1.5/SOHC/OHC 12v/G4EK
• Hyundai/LANTRA II 1.5/SOHC/OHC 12v/G4EK
• Hyundai/S COUPE 1.5/SOHC/OHC 12v/G4EK
• Hyundai/S COUPE Turbo 1.5/SOHC/OHC 12v/G4EKT
• Hyundai/ACCENT I 1.5/DOHC 16v/G4FK
• Hyundai/ACCENT II 1.5/DOHC 16v/G4FK
• Hyundai/ACCENT 1.5/DOHC 16v/G4FK
• Hyundai/LANTRA II 1.5/DOHC 16v/G4FK
