Coussinets de Bielles Renforcés ACL Race Series - Ford & Volvo 5 Cylindres 2.0L, 2.5L (Focus RS, ST225)

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

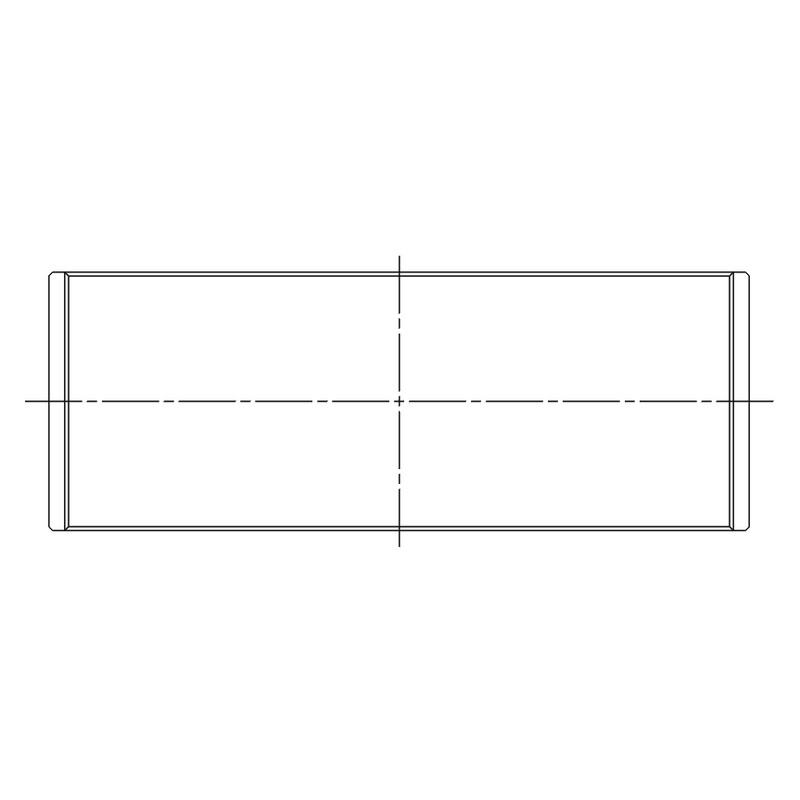

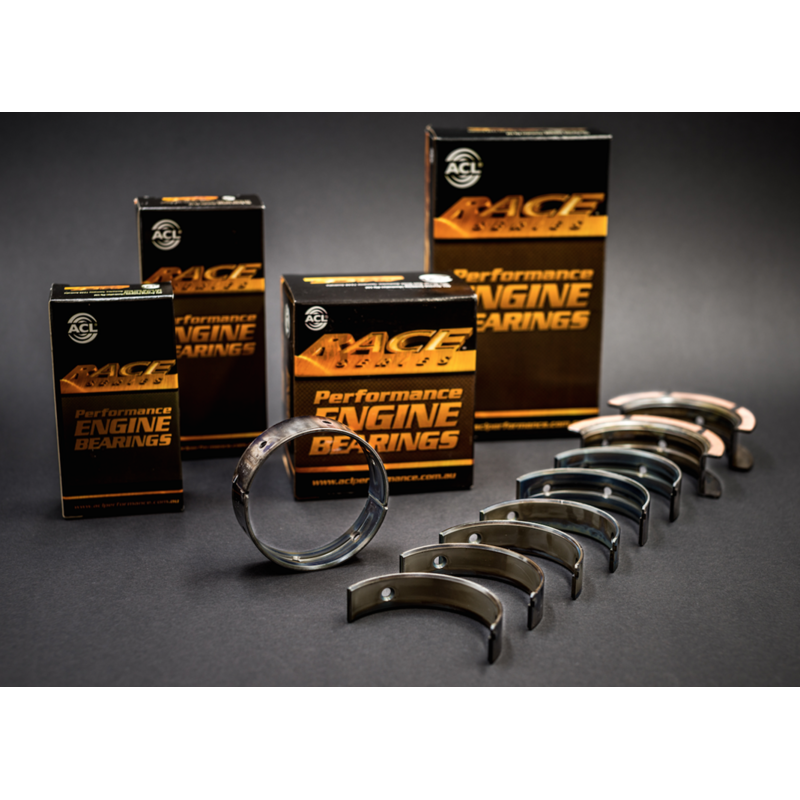

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Volvo/All/SOHC/B5202S
• Volvo/All/SOHC/B5202FS
• Volvo/All/DOHC/B5204S
• Volvo/All/DOHC/B5204FS
• Volvo/All/DOHC/B5204T
• Volvo/All/DOHC/B5234S
• Volvo/Volvo 850,Volvo C70,Volvo S60,Volvo S70,Volvo V70/DOHC/B5234T
• Volvo/All/DOHC/B5244 Series
• Volvo/All/DOHC/B5252 Series
• Volvo/Volvo 850,Volvo V70/DOHC/B5254 Series
• Volvo/Volvo C30,Volvo C70,Volvo S70,Volvo V70,Volvo XC70,Volvo XC90/DOHC/B5254T
• Ford/Focus/All/HUBA
• Ford/Focus/All/HUWA
• Ford/Focus/All/HYDA
• Ford/Focus/All/HYDB
• Ford/Focus/All/HYDC
• Ford/Focus/All/JZDA
• Ford/Focus/All/B5254T
