Coussinets de Bielles Renforcés ACL Race Series - Chrysler V8 262-350 & Holden LS1 Gen. 3, LS3 Gen. 4

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

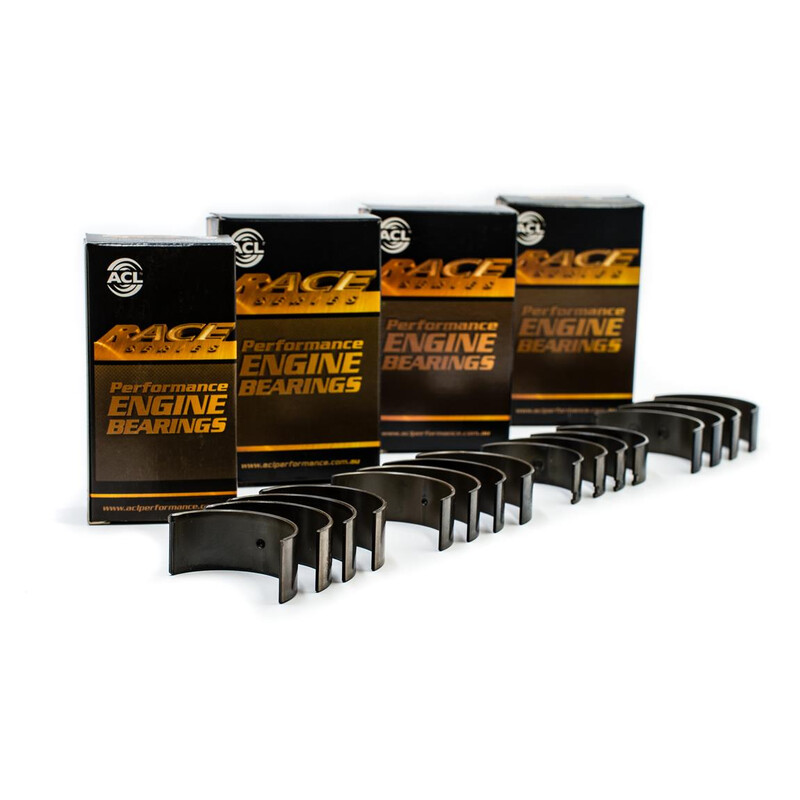

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Chevrolet/Nova, Monza/OHV 16v (1975-76)/262
• Chevrolet/Caprice/OHV 16v (1994-96)/265 L99
• Chevrolet/Caprice, Camaro, El Camino, Malibu, Firebird, Lemans, Parisienne ./OHV 16v (1979-82)/267
• Chevrolet/Camaro/OHV 16v Large Pin (1968)/302
• Chevrolet/Bel Air, Blazer, Bonneville, Camaro, Corvette, Firebird, Impala, Lemans, Monza, Nova, Pickup, Starfire, Sunbird ./OHV 16v (1977-2002)/305
• Chevrolet/Bel Air, Bonneville, Chevelle, Camaro, Impala, Pickup ./OHV 16v (1968-73)/307
• Chevrolet/C Series, Camaro, Caprice, Chevelle, Corvette, El Camino, Impala, K Series/OHV 16v Large Pin (1968-69)/327
• Chevrolet/Bel Air, Bonneville, C Series, Camaro, Corvette, Firebird, Impala, K Series, Lemans, Suburban, Tahoe ./OHV 16v (1967-2003)/350
• Chevrolet/Bel Air, Chevelle, El Camino, Impala, K Series, Monte Carlo ./OHV 16v (1970-80)/400
• Chevrolet/Silverado, Tahoe, Yukon/OHV 16v (1999 on) Vortec/4.8L LR4 (Gen III) & LY2 (Gen IV)
• Chevrolet/Avalanche, Silverado, Suburban, Tahoe, Trailblazer/OHV 16v (1999 on) Vortec/5.3L Gen III & Gen IV
• Chevrolet/Camaro, Corvette, GTO/OHV 16v (1997-2005)/5.7L Gen III LS1 & LS6
• Chevrolet/Corvette, SSR, GTO, Trailblazer/OHV 16v (2005-09)/6.0L Gen IV LS2
• Chevrolet/Express, Silverado, Suburban, Yukon, Hummer H2/OHV 16v (1999 on) Vortec/6.0L Gen III & IV Vortec
• Chevrolet/Camaro, Corvette, G8/OHV 16v (2008 on)/6.2L Gen IV L99 & LS3
• Chevrolet/Silverado, Tahoe, Yukon, Hummer H2/OHV 16v (2007 on)/6.2L Gen IV Vortec
• Holden/All/OHV 16v/355 stroker
• Holden/Caprice WL, WM, WMII, Commodore VZ, Crewman VZ, Statesman WL, WM, Ute VZ/OHV 16v/6.0L Gen IV L76
• Holden/Commodore VE, VEII, Ute VE, VEII/OHV 16v/6.0L Gen IV L98
• Holden/HSV E Series - Clubsport, Maloo, Senator, Z Series - Clubsport, Coupe, Maloo, Senator, Grange WL, WM/OHV 16v/6.0L Gen IV LS2
• Holden/HSV E Series -Clubsport, GTS, Maloo, Senator, Grange WM/OHV 16v/6.2L Gen IV LS3
• Holden/Brougham, Kingswood, Monaro, Premier HK, HT/OHV 16v/Chevrolet 307
• Holden/Brougham, Kingswood, Monaro HG, HQ, HT, Statesman HQ/OHV 16v/Chevrolet 350
• Holden/Adventra VYII/OHV 16v/5.7L Gen III LS1
• Holden/Adventra VZ/OHV 16v/5.7L Gen III LS1
• Holden/Commodore VT/OHV 16v/5.7L Gen III LS1
• Holden/Commodore VX/OHV 16v/5.7L Gen III LS1
• Holden/Commodore VY/OHV 16v/5.7L Gen III LS1
• Holden/Commodore VYII/OHV 16v/5.7L Gen III LS1
• Holden/Commodore VZ/OHV 16v/5.7L Gen III LS1
• Holden/Crewman VYII/OHV 16v/5.7L Gen III LS1
• Holden/Crewman VZ/OHV 16v/5.7L Gen III LS1
• Holden/Caprice WH/OHV 16v/5.7L Gen III LS1
• Holden/Caprice WHII/OHV 16v/5.7L Gen III LS1
• Holden/Caprice WK/OHV 16v/5.7L Gen III LS1
• Holden/Caprice WL/OHV 16v/5.7L Gen III LS1
• Holden/Statesman WH/OHV 16v/5.7L Gen III LS1
• Holden/Statesman WHII/OHV 16v/5.7L Gen III LS1
• Holden/Statesman WK/OHV 16v/5.7L Gen III LS1
• Holden/Statesman WL/OHV 16v/5.7L Gen III LS1
• Holden/Monaro V2/OHV 16v/5.7L Gen III LS1
• Holden/Monaro VZ/OHV 16v/5.7L Gen III LS1
• Holden/Monaro Ute VU/OHV 16v/5.7L Gen III LS1
• Holden/Monaro VY/OHV 16v/5.7L Gen III LS1
• Holden/Monaro VYII/OHV 16v/5.7L Gen III LS1
• Holden/Clubsport VT/OHV 16v/5.7L Gen III LS1
• Holden/Clubsport Y Series/OHV 16v/5.7L Gen III LS1
• Holden/Clubsport Coupe V2/OHV 16v/5.7L Gen III LS1
• Holden/Clubsport VZ/OHV 16v/5.7L Gen III LS1
• Holden/Grange WH/OHV 16v/5.7L Gen III LS1
• Holden/Grange WHII/OHV 16v/5.7L Gen III LS1
• Holden/Grange WK/OHV 16v/5.7L Gen III LS1
• Holden/Grange GTS VX/OHV 16v/5.7L Gen III LS1
• Holden/Grange Y Series/OHV 16v/5.7L Gen III LS1
• Holden/Maloo VU/OHV 16v/5.7L Gen III LS1
• Holden/Maloo Y Series/OHV 16v/5.7L Gen III LS1
• Holden/Senator VT/OHV 16v/5.7L Gen III LS1
• Holden/Senator VX/OHV 16v/5.7L Gen III LS1
• Holden/Senator Y Series/OHV 16v/5.7L Gen III LS1
