Coussinets de Bielles Renforcés ACL Race Series - Peugeot XU9, XU10

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

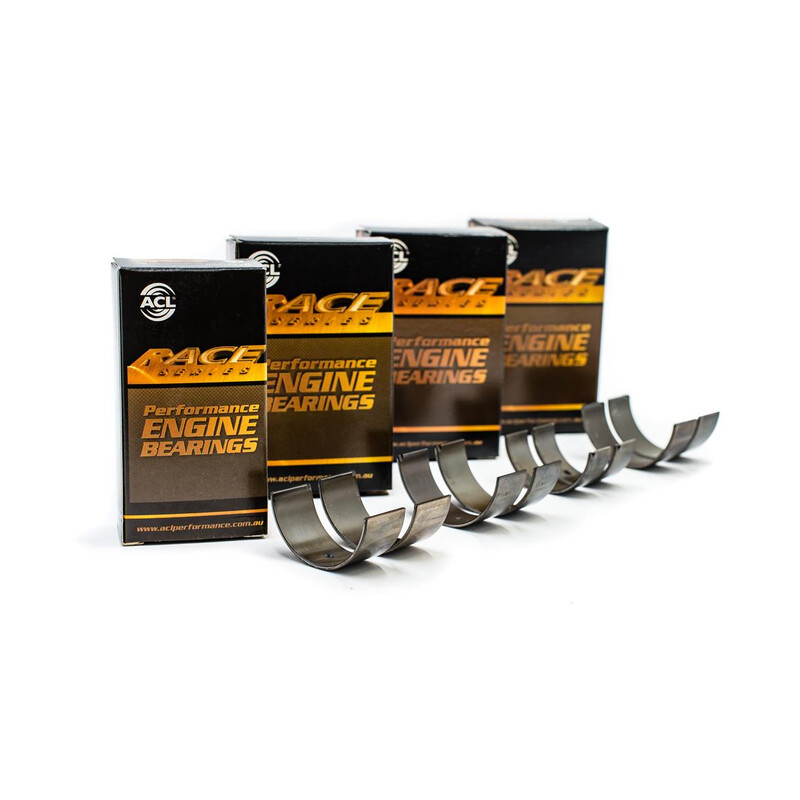

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Citroën/BX/SOHC/OHC 8v/XU92C
• Peugeot/205 II/SOHC/OHC 8v/XU92C
• Peugeot/405 I/SOHC/OHC 8v/XU92C
• Peugeot/405 II/SOHC/OHC 8v/XU92C
• Citroën/BX/SOHC/OHC 8v/XU9J1
• Peugeot/205 I/SOHC/OHC 8v/XU9J1
• Peugeot/205 II/SOHC/OHC 8v/XU9J1
• Peugeot/305 II/SOHC/OHC 8v/XU9J1
• Peugeot/309 I/SOHC/OHC 8v/XU9J1
• Peugeot/309 II/SOHC/OHC 8v/XU9J1
• Peugeot/405 I/SOHC/OHC 8v/XU9J1
• Citroën/BX/SOHC/OHC 8v/XU9J2
• Peugeot/405 I/SOHC/OHC 8v/XU9J2
• Peugeot/405 II/SOHC/OHC 8v/XU9J2
• Citroën/BX/DOHC 16v/XU9J4
• Peugeot/309 II/DOHC 16v/XU9J4
• Peugeot/405 I/DOHC 16v/XU9J4
• Peugeot/309 II/DOHC 16v/XU9J4Z
• Peugeot/405 I/DOHC 16v/XU9J4Z
• Citroën/BX/SOHC/OHC 8v/XU9JA
• Citroën/ZX/SOHC/OHC 8v/XU9JA
• Peugeot/205 I/SOHC/OHC 8v/XU9JA
• Peugeot/205 II/SOHC/OHC 8v/XU9JA
• Peugeot/309 I/SOHC/OHC 8v/XU9JA
• Peugeot/309 II/SOHC/OHC 8v/XU9JA
• Peugeot/205 I/SOHC/OHC 8v/XU9JAZ
• Peugeot/205 II/SOHC/OHC 8v/XU9JAZ
• Peugeot/309 I/SOHC/OHC 8v/XU9JAZ
• Peugeot/309 II/SOHC/OHC 8v/XU9JAZ
• Peugeot/405 I/SOHC/OHC 8v/XU9JAZ
• Peugeot/405 II/SOHC/OHC 8v/XU9JAZ
• Citroën/BX/SOHC/OHC 8v/XU9M
• Peugeot/309 I/SOHC/OHC 8v/XU9M
• Peugeot/309 II/SOHC/OHC 8v/XU9M
• Peugeot/405 I/SOHC/OHC 8v/XU9M
• Peugeot/305 I/SOHC/OHC 8v/XU9S
• Peugeot/305 II/SOHC/OHC 8v/XU9S
• Peugeot/309 I/SOHC/OHC 8v/XU9S
• Citroën/XM/SOHC/OHC 8v/XU102C
• Peugeot/605/SOHC/OHC 8v/XU102C
• Citroën/XM/SOHC/OHC 8v/XU10J2
• Peugeot/306/SOHC/OHC 8v/XU10J2
• Peugeot/405 II/SOHC/OHC 8v/XU10J2
• Peugeot/605/SOHC/OHC 8v/XU10J2
• Peugeot/806/SOHC/OHC 8v/XU10J2
• Peugeot/605/SOHC/OHC 8v/XU10J2TE
• Peugeot/806/SOHC/OHC 8v/XU10J2TE
• Peugeot/605/SOHC/OHC 8v/XU10J2Z
• Peugeot/306/DOHC 16v/XU10J4
• Peugeot/405 II/DOHC 16v/XU10J4
• Citroën/EVASION/DOHC 16v/XU10J4R
• Citroën/XANTIA/DOHC 16v/XU10J4R
• Citroën/XM/DOHC 16v/XU10J4R
• Citroën/XSARA/DOHC 16v/XU10J4R
• Peugeot/306/DOHC 16v/XU10J4R
• Peugeot/406/DOHC 16v/XU10J4R
• Peugeot/605/DOHC 16v/XU10J4R
• Peugeot/806/DOHC 16v/XU10J4R
• Citroën/XSARA/DOHC 16v/XU10J4RS
• Citroën/ZX/DOHC 16v/XU10J4RS
• Peugeot/306/DOHC 16v/XU10J4RS
• Peugeot/405 II/DOHC 16v/XU10J4TE/Z
• Citroën/XANTIA/DOHC 16v/XU10J4Z
• Citroën/ZX/DOHC 16v/XU10J4Z
• Peugeot/306/DOHC 16v/XU10J4Z
• Peugeot/405 II/DOHC 16v/XU10J4Z
• Citroën/XM/SOHC/OHC 8v/XU10MZ
• Peugeot/605/SOHC/OHC 8v/XU10MZ
