Coussinets de Bielles Renforcés ACL Race Series - Opel 1.8L, 2.0L, 2.2L, 2.4L

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

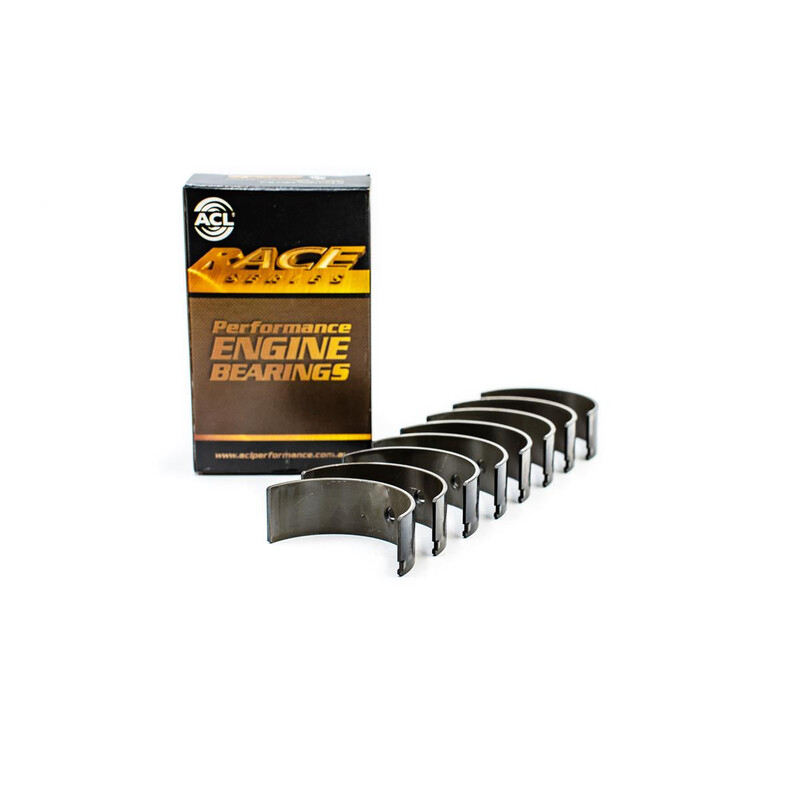

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Holden/Camira JB, JD/SOHC 8v/16JH Family II
• Holden/Astra LD, Nissan Pulsar N13/SOHC 8v/16LF Family II
• Holden/Camira JD/SOHC 8v/18JC Family II
• Holden/Camira JD/SOHC 8v/18JU Family II
• Holden/Astra LD, Nissan Pulsar N13/SOHC 8v/18LE Family II
• Holden/Camira JE/SOHC 8v/20JD Family II
• Holden/Astra AH, TS, Barina XC, Tigra/DOHC 16v/X18XE, Z18XE
• Holden/Astra TR/DOHC 16v/C18SEL
• Holden/Calibra YE/SOHC 8v/C20NE
• Holden/Vectra JR/DOHC 16v/C20SEL
• Holden/Calibra YE/DOHC 16v/C20XE
• Holden/Calibra YE/DOHC 16v Turbo/C20LET
• Holden/Frontera M7/SOHC 8v/X20SE
• Holden/Daewoo Nubira/DOHC 16v/X20SED
• Holden/Astra TR/DOHC 16v/X20XEV
• Holden/Astra TS/DOHC 16v Turbo/Z20LET
• Holden/Rodeo/SOHC 8v/C22NE
• Holden/Vectra JS/DOHC 16v/C22SEL
• Holden/Frontera MX/DOHC 16v/X22SE, X22XE
• Holden/Rodeo/SOHC 8v/C24SE
• Opel/Ascona, Kadett, Manta/SOHC 8v/16N
• Opel/Ascona, Kadett/SOHC 8v Diesel/16D
• Opel/Astra, Kadett, Vectra/SOHC 8v Diesel/17D
• Opel/Ascona, Astra, Cavalier, Kadett/SOHC 8v/18E
• Opel/Omega, Rekord/SOHC 8v/18N
• Opel/Manta, Rekord/SOHC 8v/18S
• Opel/Ascona, Astra, Kadett, Omega/SOHC 8v/18SE
• Opel/Ascona, Kadett, Rekord/SOHC 8v/C18NE
• Opel/Kadett/SOHC 8v/C18NT
• Opel/Astra, Kadett, Vectra/SOHC 8v/C18NZ
• Opel/Astra/DOHC 16v/C18XE
• Opel/Ascona, Kadett, Omega, Vectra/SOHC 8v/E18NV
• Opel/Ascona, Kadett, Omega/SOHC 8v/S18NV
• Opel/Astra, Vectra/DOHC 16v/X18XE
• Opel/Omega/SOHC 8v/20SE
• Opel/Kadett/SOHC 8v/20SER
• Opel/Kadett/DOHC 16v/20XE
• Opel/Calibra, Vectra/DOHC 16v Turbo/C20LET
• Opel/Ascona, Astra, Calibra, Frontera, Kadett, Omega, Vectra/SOHC 8v/C20NE
• Opel/Astra, Calibra, Kadett, Vectra/DOHC 16v/C20XE
• Opel/Frontera, Omega/DOHC 16v/X20SE
• Opel/Astra, Calibra, Omega, Vectra, Zafira/DOHC 16v/X20XEV
• Opel/Vectra/DOHC 16v/C22SEL
• Opel/Frontera, Sintra/DOHC 16v/X22SE
• Opel/Frontera/DOHC 16v/X22XE
• Opel/Frontera/DOHC 16v/Y22SE
