Afficheur Data Logger AiM MXP avec Module GPS

Spécifications de l'Afficheur Data Logger MXP AiM

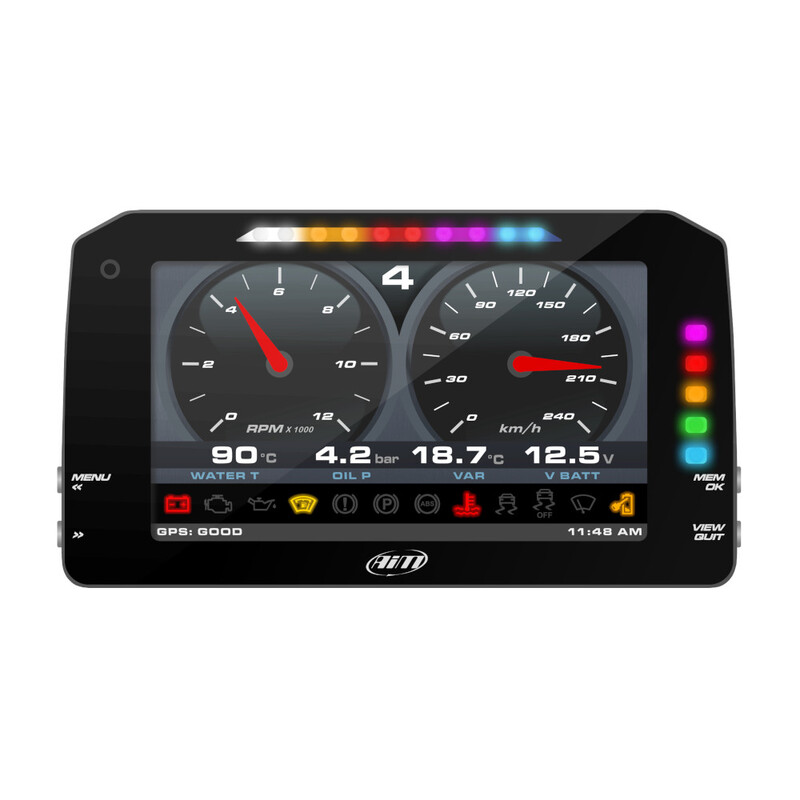

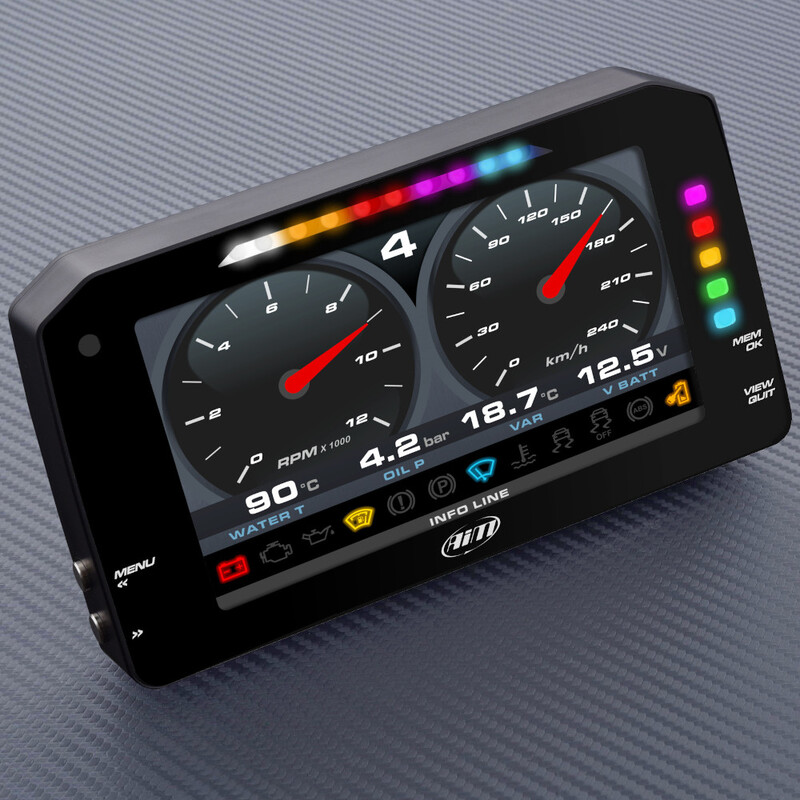

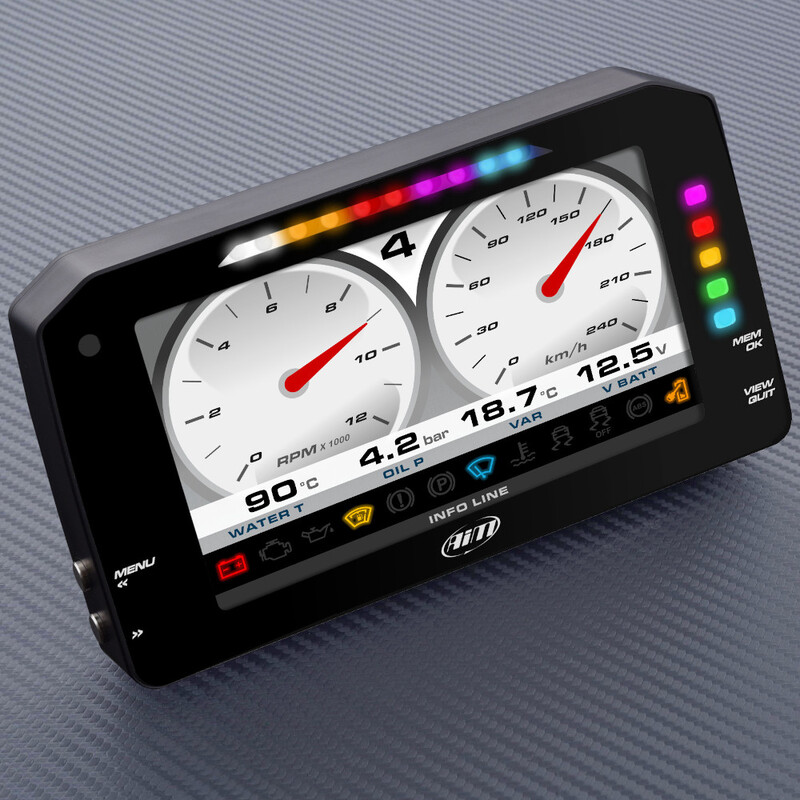

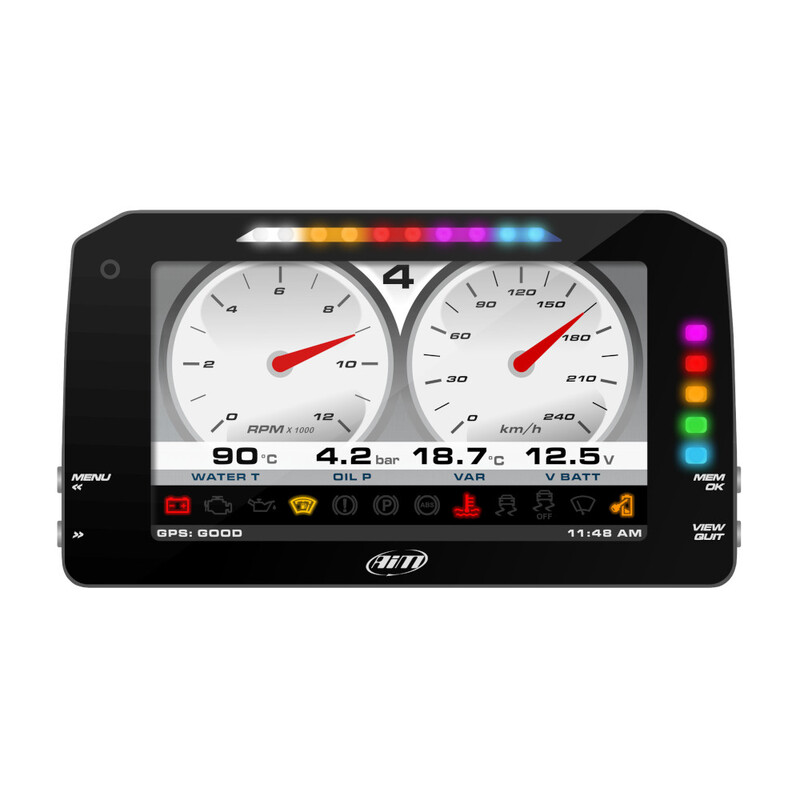

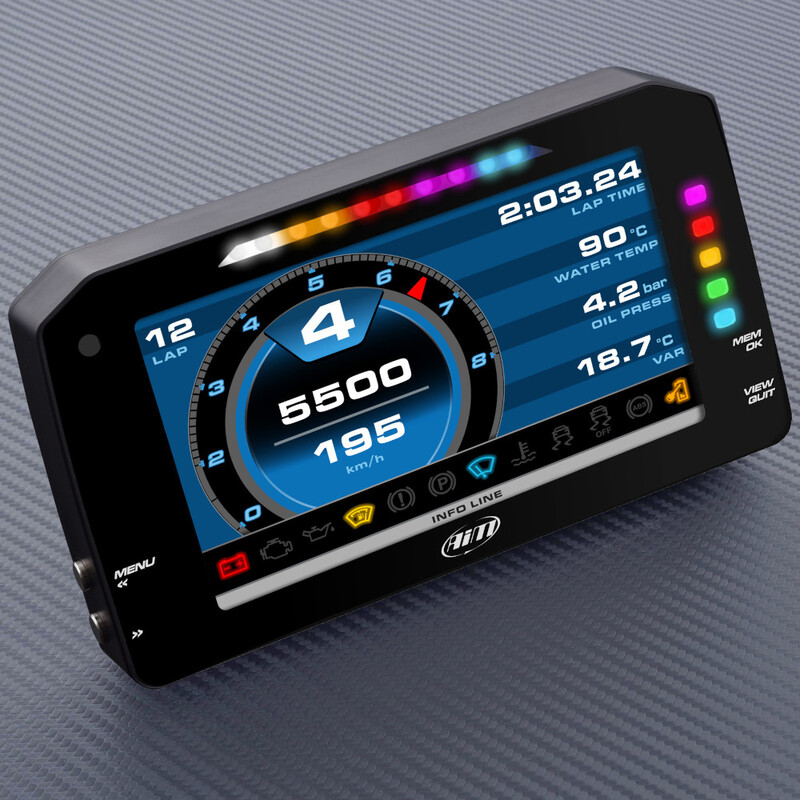

Le MXP Logger d'AiM est un tableau de bord numérique (également appelé afficheur) capable d'acquérir et d'afficher un très grand nombre de données. Il est doté d'un écran TFT couleur de 6" intégré dans un boîtier aux dimensions compactes, ce qui en fait un produit adapté aussi bien aux voitures qu'aux motos. Cet écran à fort contraste offre une lisibilité optimale grâce à son capteur de lumière ambiante qui ajuste automatiquement le rétro-éclairage en fonction des conditions.

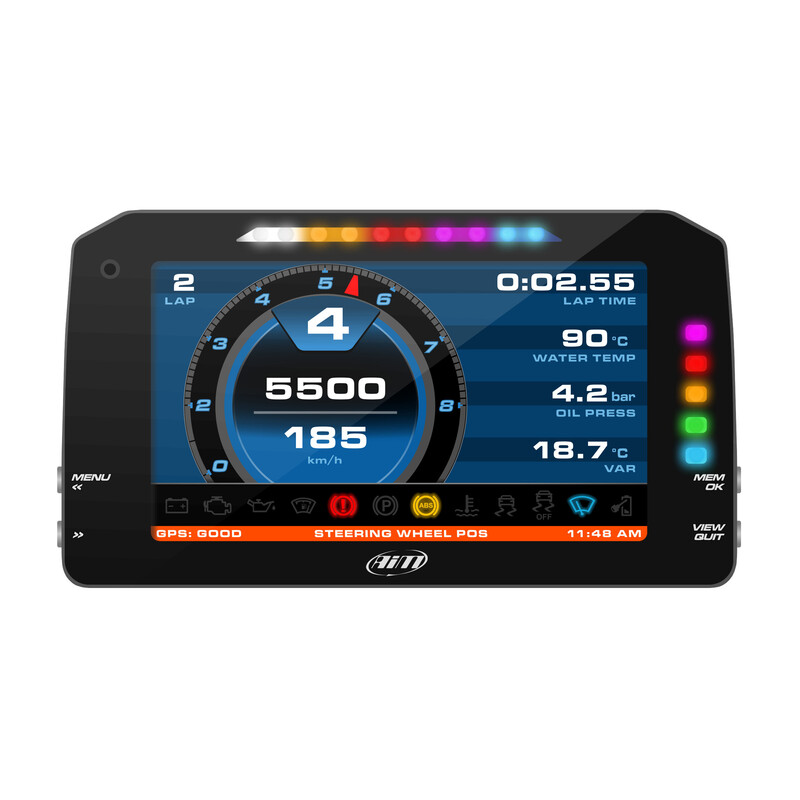

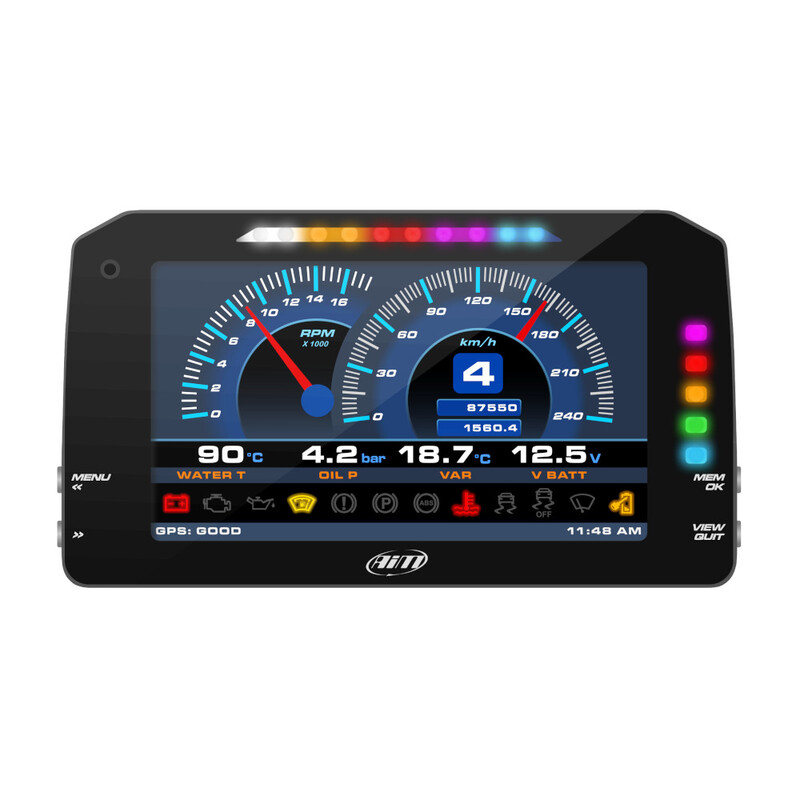

Totalement paramétrable, le MXP vous permet de définir toutes les pages personnalisées que vous souhaitez visualiser. Il vous suffit de choisir parmi un grand nombre de modèles disponibles et de définir quelles données afficher, leur échelle, leur unité de mesure. La navigation entre les pages s'effectue très simplement à l'aide des boutons ou d'une commande déportée (vendue séparément) si l'afficheur est hors d'atteinte.

Ce tableau de bord numérique intègre des shift lights et des alarmes configurables. Les 10 shift lights peuvent être paramétrées à loisir en définissant le régime maxi pour chaque rapport. Il en va de même pour les témoins d'alerte avec le choix de la couleur, un affichage fixe ou clignotant et la fréquence de clignotement. Vous pouvez également ajouter un texte et gérer les priorités.

L'afficheur peut interpréter les données en provenance du calculateur moteur, de l'accéléromètre et du gyromètre intégrés, d'entrées analogiques et numériques, de canaux mathématiques prédéfinis ou encore du module GPS inclus. Il se connecte facilement au calculateur (plus de 1000 modèles reconnus) et affiche instantanément des dizaines de canaux. Les données échantillonnées peuvent varier en fonction des calculateurs mais comprennent en général le régime moteur, la position du papillon, les températures d'huile, d'air et d'eau, la pression d'huile, la tension de la batterie, la vitesse, le rapport engagé, le ratio air/essence.

Ce tableau de bord numérique est pourvu de deux sorties numériques qui peuvent être configurées afin d'être activées ou désactivées en fonction des valeurs des entrées analogiques ou numériques. Vous avez ainsi la possibilité de commander des équipements extérieurs comme des phares additionnels, un ventilateur ou une pompe. La sortie CAN vous donne la possibilité d'envoyer des informations directement à un réseau CAN afin de profiter de la prise en charge de données étendues.

Polyvalent, le MXP peut également recevoir une caméra arrière (vendue séparément) grâce à ses deux entrées analogiques dédiées : l'écran affiche alors les images de la caméra si vous appuyez sur un bouton ou si certaines conditions sont réunies. Une option particulièrement utile en présence de véhicules à la rétrovision limitée.

Vous pouvez configurer, calibrer et télécharger vos données directement à l'aide de la connexion sécurisée Wi-Fi 802.11. Plus besoin de brancher le PC à côté du véhicule, vous gardez le contrôle jusqu'à une distance de 50 mètres environ.

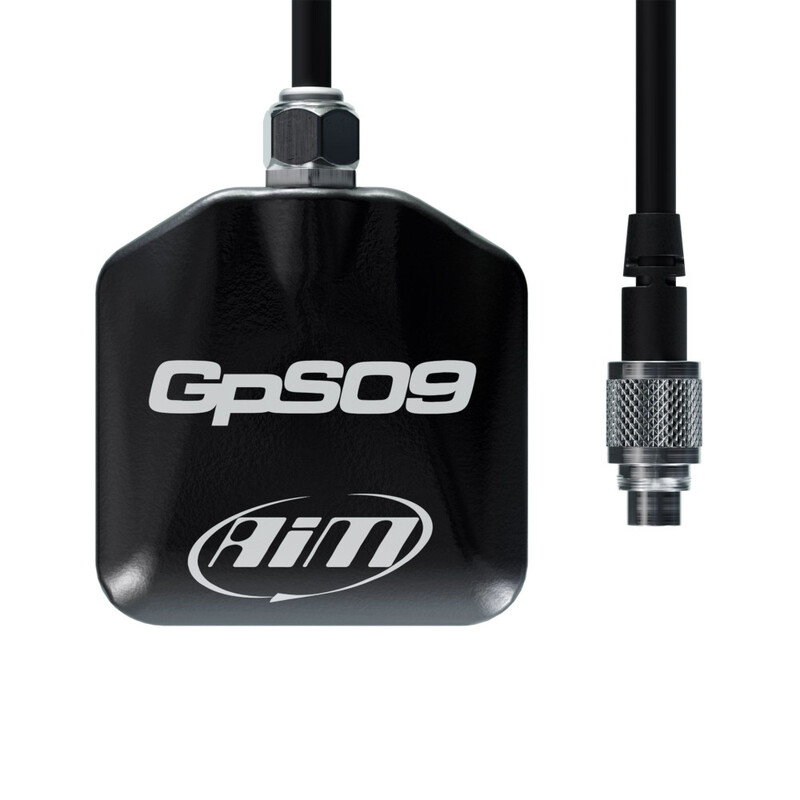

Le module GPS connecté via CAN au logger facilite le calcul du temps au tour et l'analyse de la position sur la piste. Le module dispose de plus de 4000 circuits enregistrés avec les coordonnées des lignes de départ et d'arrivée. Dès que vous allumez le MXP, le module GPS localise sa position et commence immédiatement à échantillonner le temps au tour et le temps intermédiaire.

Le MXP est paramétrable par l'intermédiaire du logiciel Race Studio 3. Vous pouvez ainsi facilement créer, modifier, supprimer, importer et exporter des configurations à partir des différentes sources.

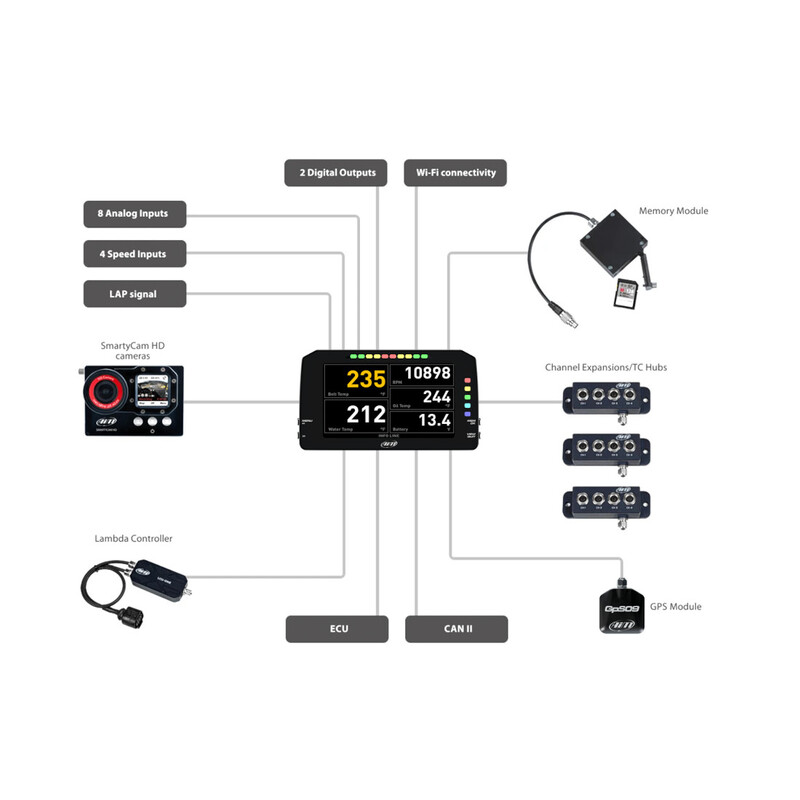

Il est possible de connecter des appareils additionnels au MXP via bus CAN : extension de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD, module carte SD...

Caractéristiques techniques :

• Ecran : 6" TFT
• Résolution : 800 x 480 pixels
• Alarmes LED : 5 LED RVB configurables
• Shift lights : 10 LED RVB configurables
• Connexions CAN : 3
• Connexions ECU : CAN, RS232 ou K-Line
• Compatibilité ECU : + de 1000 modèles
• Modules d'extension : Module GPS, concentrateur de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD, module carte SD
• Entrées analogiques : 8 configurables, 1000 Hz maxi chacune
• Entrées numériques : 4 vitesse, 1 régime moteur
• Sorties numériques : 2 (1 A maxi chacune)
• Plateforme inertielle 3 axes : Accéléromètre ± 5 G + gyromètre + magnétomètre
• Mémoire interne : 4 GB
• Boîtier : Aluminium anodisé
• Connecteurs : 2 connecteurs pour sports mécaniques + 1 Binder
• Consommation électrique : 400 mA
• Dimensions : 189.6 x 106.4 x 24.9 mm
• Poids : 640 g
• Etanchéité : IP65

Inclus dans la boîte :

• MXP Logger
• Câble USB

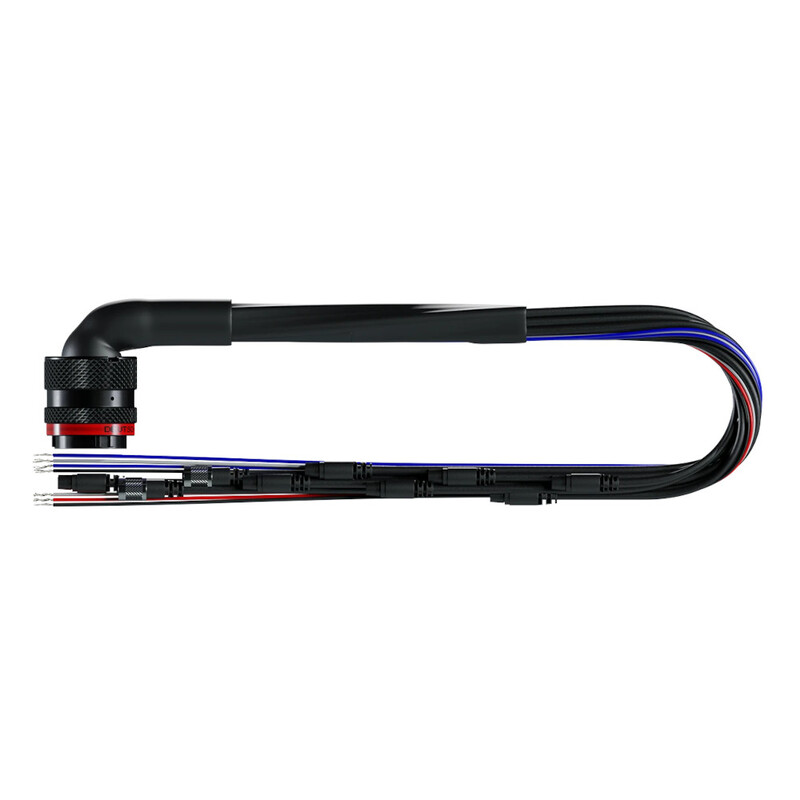

• Faisceau standard 37 broches
• Module GPS avec câble
• Logiciel Race Studio 3
