Afficheur AiM MXP Strada

Spécifications de l'Afficheur MXP Strada AiM

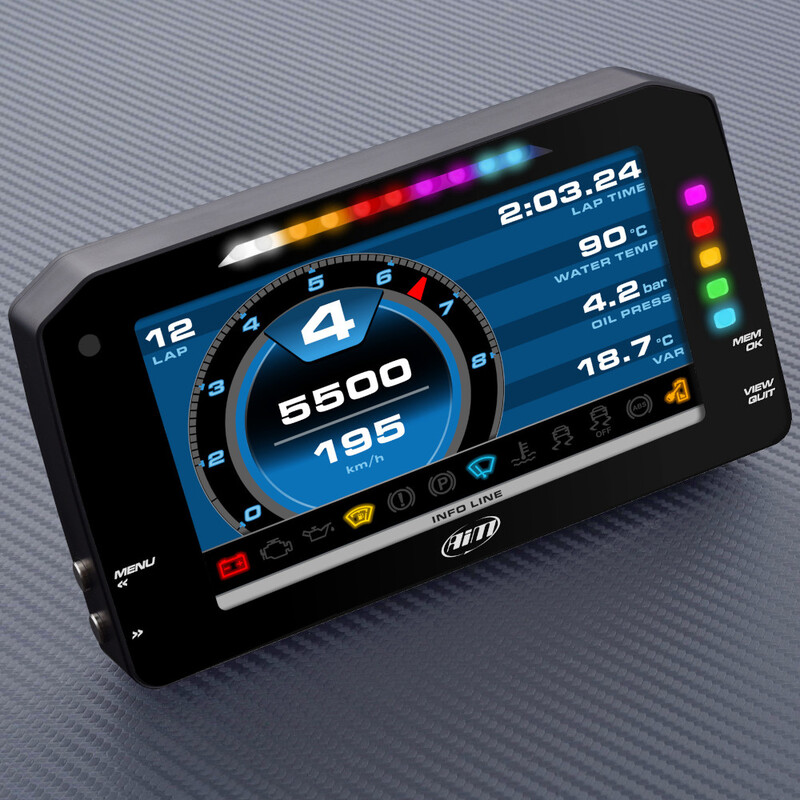

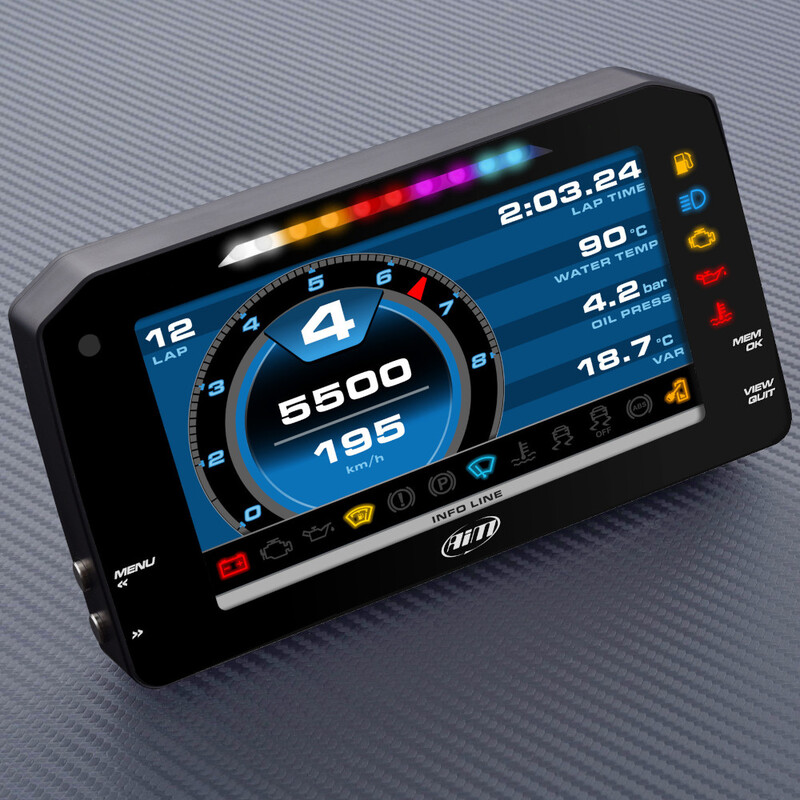

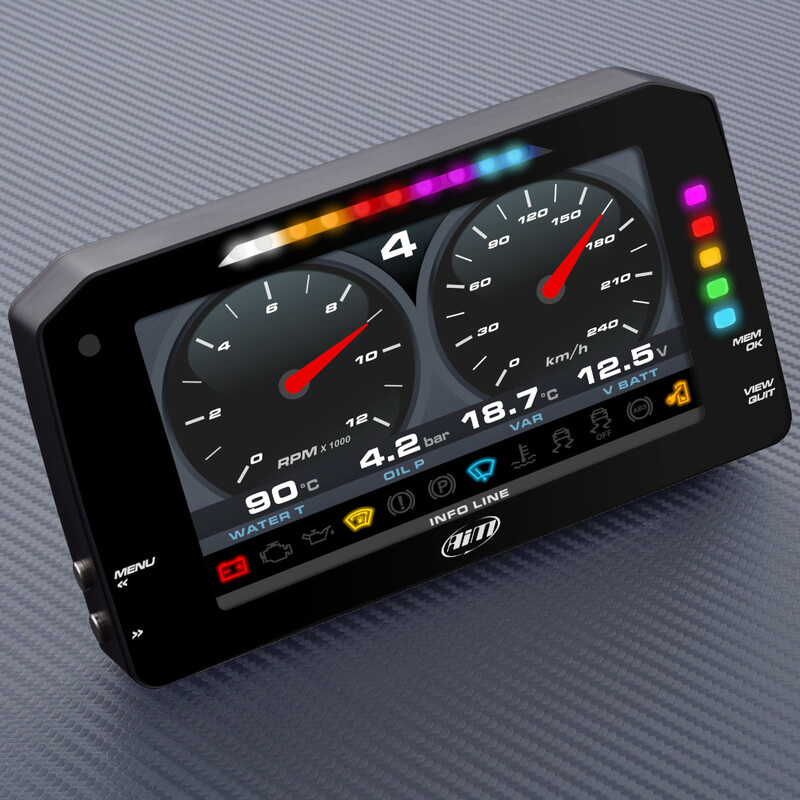

Le MXP Strada d'AiM est un tableau de bord numérique (également appelé afficheur) entièrement personnalisable capable de gérer un très grand nombre de sources de données. Il est doté d'un large écran TFT couleur de 6" offrant une surface d'affichage supérieure de 50% par rapport au MXS Strada tout en conservant les mêmes dimensions globales, ce qui en fait à nouveau un produit adapté aussi bien aux voitures qu'aux motos. Cet écran à fort contraste offre une lisibilité optimale grâce à son capteur de lumière ambiante qui ajuste automatiquement le rétro-éclairage en fonction des conditions.

Totalement paramétrable, le MXP Strada vous permet de définir toutes les pages personnalisées que vous souhaitez visualiser. Il vous suffit de choisir parmi un grand nombre de modèles disponibles et de définir quelles données afficher, leur échelle, leur unité de mesure. La navigation entre les pages s'effectue très simplement à l'aide des boutons ou d'une commande déportée (vendue séparément) si l'afficheur est hors d'atteinte.

Ce tableau de bord numérique intègre des shift lights et des alarmes configurables. Les 10 shift lights peuvent être paramétrées à loisir en définissant le régime maxi pour chaque rapport. Il en va de même pour les témoins d'alerte avec le choix de la couleur, un affichage fixe ou clignotant et la fréquence de clignotement. Vous pouvez également ajouter un texte et gérer les priorités.

L'afficheur peut interpréter les données en provenance du calculateur moteur, d'entrées analogiques et numériques, de canaux mathématiques prédéfinis, d'un second CAN ou encore d'un module GPS optionnel. Il se connecte facilement au calculateur (plus de 1000 modèles reconnus) et affiche instantanément des dizaines de canaux. Les données échantillonnées peuvent varier en fonction des calculateurs mais comprennent en général le régime moteur, la position du papillon, les températures d'huile, d'air et d'eau, la pression d'huile, la tension de la batterie, la vitesse, le rapport engagé, le ratio air/essence.

Ce tableau de bord numérique est pourvu de deux sorties numériques qui peuvent être configurées afin d'être activées ou désactivées en fonction des valeurs des entrées analogiques ou numériques. Vous avez ainsi la possibilité de commander des équipements extérieurs comme des phares additionnels, un ventilateur ou une pompe. La sortie CAN vous donne la possibilité d'envoyer des informations directement à un réseau CAN afin de profiter de la prise en charge de données étendues.

Polyvalent, le MXP Strada peut également recevoir une caméra arrière (vendue séparément) grâce à ses deux entrées analogiques dédiées : l'écran affiche alors les images de la caméra si vous appuyez sur un bouton ou si certaines conditions sont réunies. Une option particulièrement utile en présence de véhicules à la rétrovision limitée.

Le MXP Strada est paramétrable par l'intermédiaire du logiciel Race Studio 3. Vous pouvez ainsi facilement créer, modifier, supprimer, importer et exporter des configurations à partir des différentes sources.

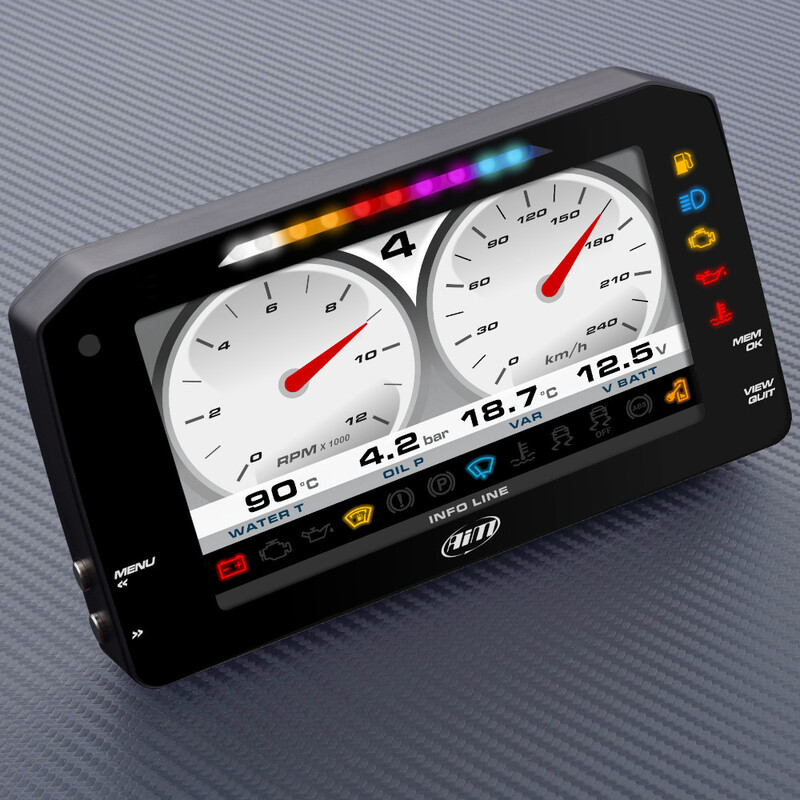

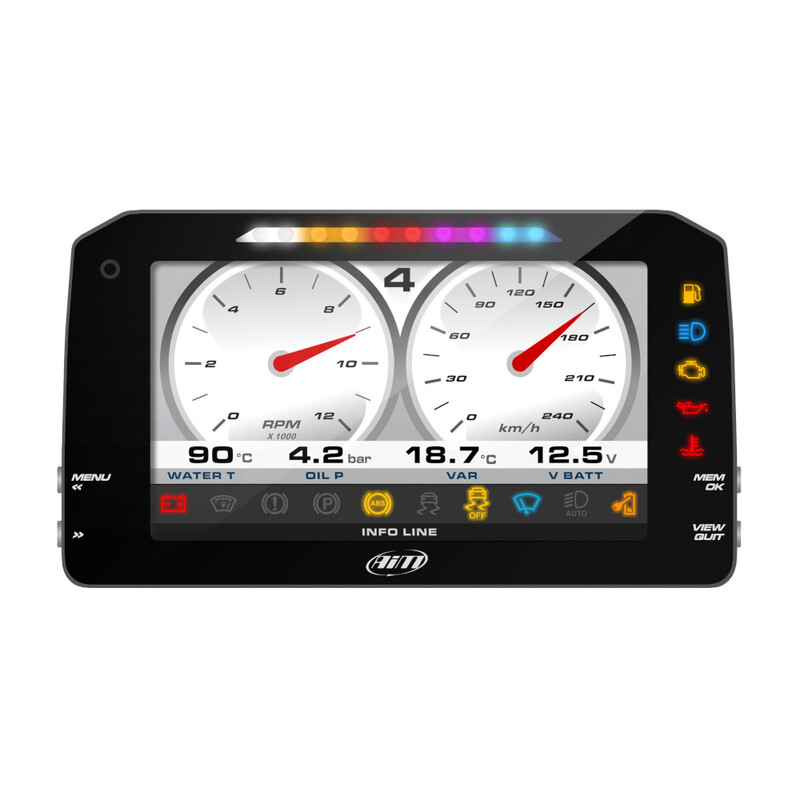

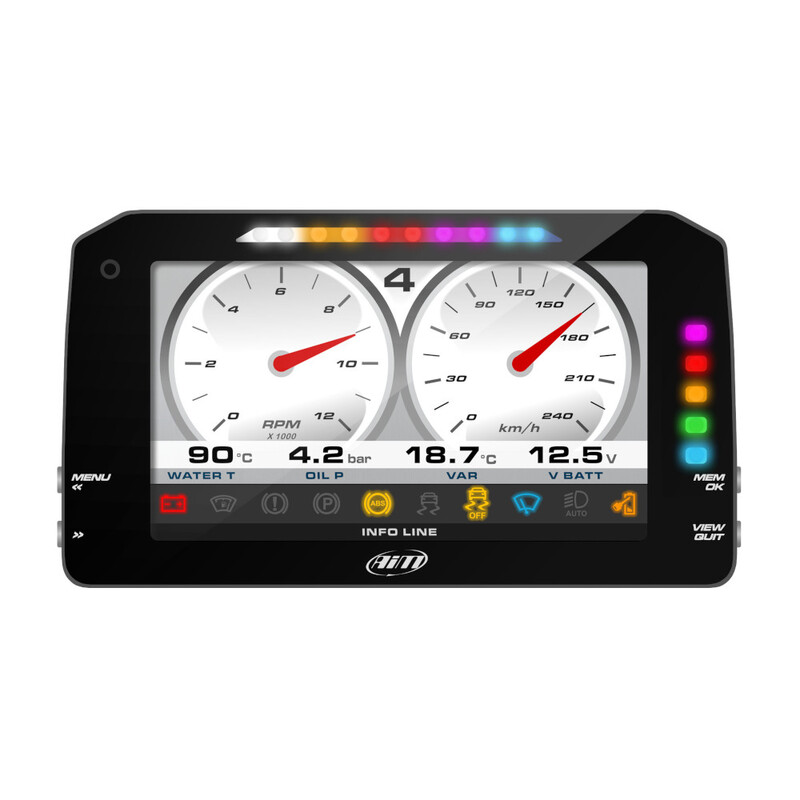

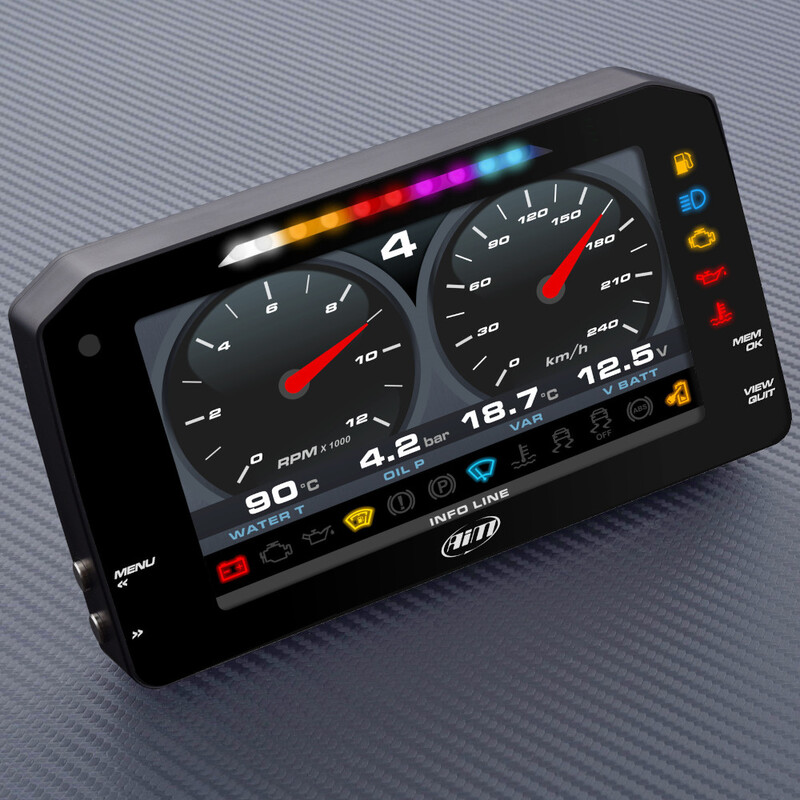

Le MXP Strada est disponible en deux versions : Standard, idéale pour le circuit et la compétition avec ses LED d'alerte configurables, et Route, parfaite en utilisation routière avec ses icônes de niveau de carburant, de phares, de pression d'huile, de température d'eau... Chaque version intègre un compteur kilométrique. Un choix de connexion au calculateur est également proposé : OBDII/K-Line ou CAN.

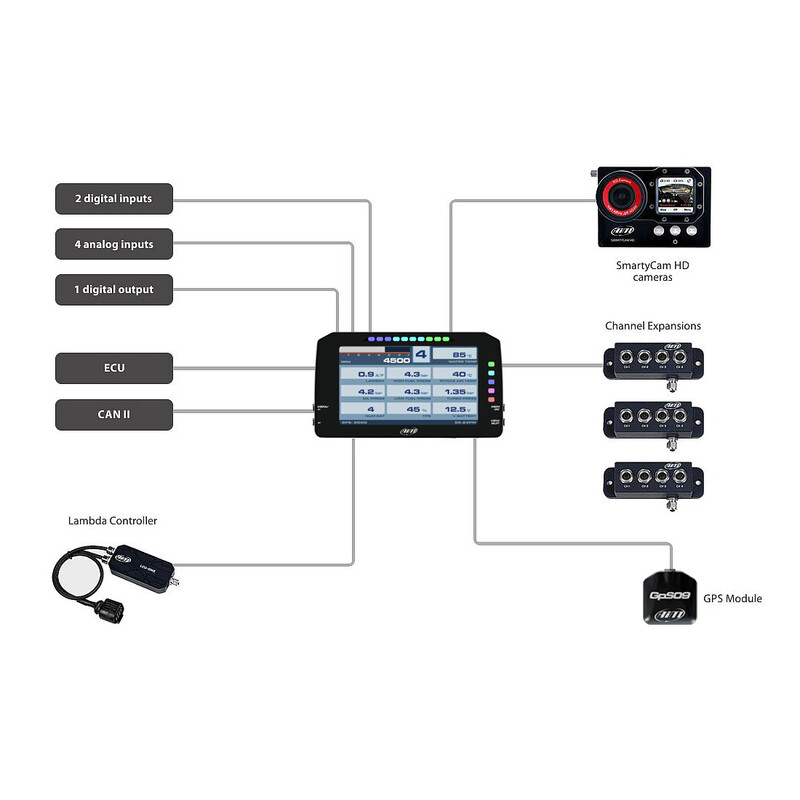

Il est possible de connecter des appareils additionnels au MXP Strada via bus CAN : module GPS, extension de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD...

Caractéristiques techniques :

• Ecran : 6" TFT
• Résolution : 800 x 480 pixels
• Alarmes LED : 5 LED RVB configurables
• Shift lights : 10 LED RVB configurables
• Connexions CAN : 3
• Connexions ECU : CAN, RS232 ou K-Line
• Compatibilité ECU : + de 1000 modèles
• Modules d'extension : Module GPS, concentrateur de canaux CAN (Channel Expansion), concentrateur de thermocouples (TC Hub), contrôleur lambda, caméra SmartyCam HD
• Entrées analogiques : 8 configurables, 1000 Hz maxi chacune
• Entrées numériques : 1 vitesse, 1 régime moteur
• Sorties numériques : 1 (1 A maxi)
• Boîtier : Aluminium anodisé
• Connecteurs : 2 AMP + 1 Binder
• Consommation électrique : 400 mA
• Dimensions : 189.6 x 106.4 x 24.9 mm
• Poids : 590 g
• Etanchéité : IP65

Inclus dans la boîte :

• MXP Strada
• Câble USB

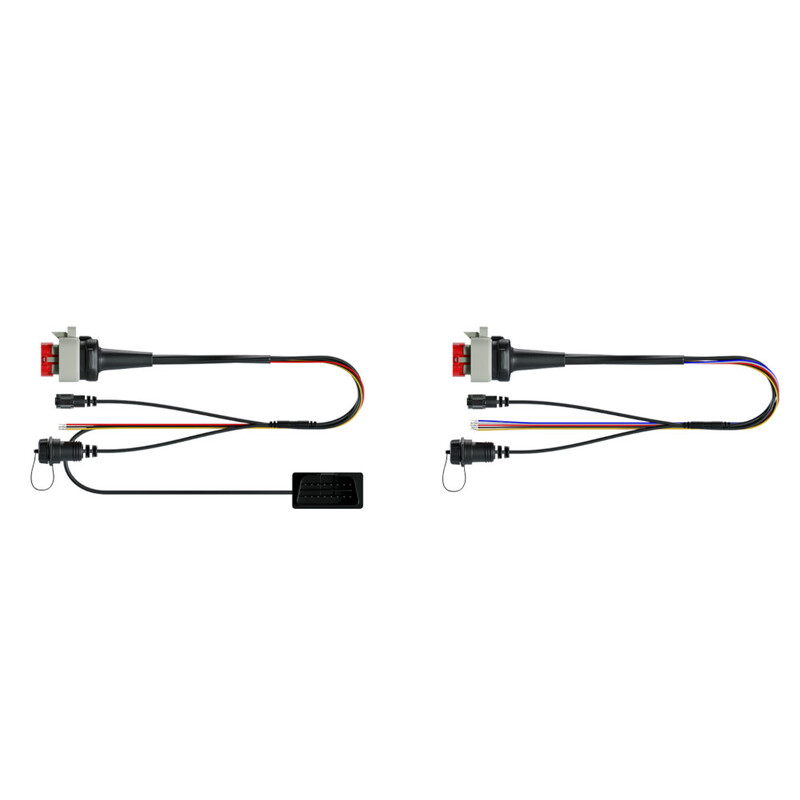

• Faisceau standard 14 broches
• Logiciel Race Studio 3
